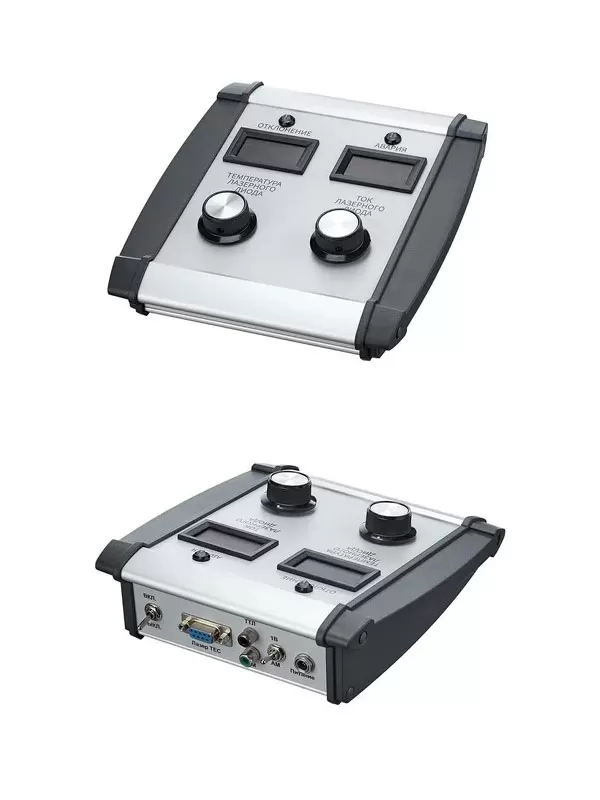

Устройства управления лазерными диодами

Устройства, предназначенные для питания, управления и обеспечения требуемых условий функционирования лазерных диодов.

Устройства управления лазерными диодами
  • 5 – 500 мАТок лазерного диода
  • 5 – 24ВНапряжение питания
  • 0 – 100 кГц (10МГц)Частота модуляции

100+ Моделей

Задать нужные параметры

Содержание страницы:

Номенклатура Возможности и преимущества Инфо-блок

Номенклатура
устройств управления лазерными диодами

Мы предлагаем высококачественные устройства управления лазерными диодами собственной разработки и производства. Они обеспечивают стабильный ток или поддерживают заданную оптическую мощность.
Гибкая система управления позволяет получить целевые характеристики на этапе НИОКР, когда финальные режимы работы лазерных диодов заранее не определены. Перечень серийной продукции представлен в каталоге:

Форма представления:

Фильтр по параметрам

Название

UULD-А-3.0-0.3
Устройства управления лазерными диодами

UULD-А-3.0-0.3

Цена по запросу

UULD-А-8.0-0.3
Устройства управления лазерными диодами

UULD-А-8.0-0.3

Цена по запросу

UULD-В-3.0-0.5-4.0
Устройства управления лазерными диодами

UULD-В-3.0-0.5-4.0

Цена по запросу

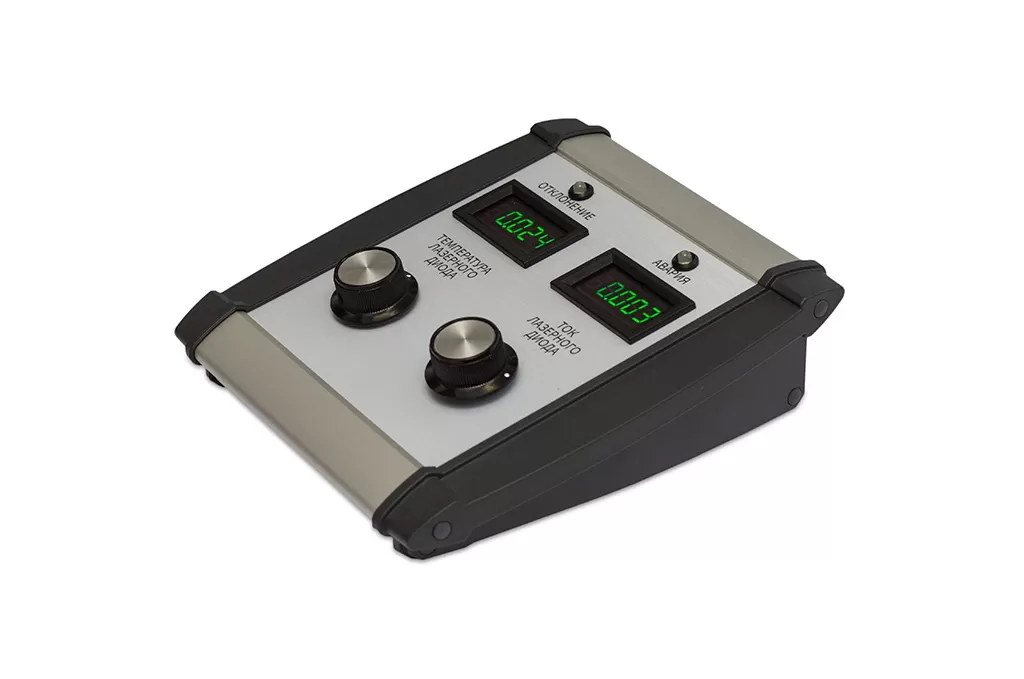

UULD-B-3.0-0.5-4.0-TEC
Устройства управления лазерными диодами

UULD-B-3.0-0.5-4.0-TEC

Цена по запросу

Наименование UULD-А-3.0-0.3 UULD-А-8.0-0.3 UULD-В-3.0-0.5-4.0 UULD-B-3.0-0.5-4.0-TEC
Напряжение питания, В 5±5% (5…24±5% по согласованию с Изготовителем) 5±5% (5…24±5% по согласованию с Изготовителем) 5±5% 5±5%
Максимальный потребляемый ток, A 0,5 0,5 2,0 2,0
Защита от подключения напряжения питания с обратной полярностью Есть (долговременная) Есть (долговременная) есть есть
Защита от кратковременного превышения напряжения питания есть есть есть есть
Защита от короткого замыкания выходов драйвера ЛД есть есть есть есть
Защита от воздействия электромагнитного излучения, электрических полей есть есть есть есть
Мягкий старт при включении и переключении режимов есть есть есть есть
Максимальное рабочее напряжение ЛД, В 4 8 4 4
Максимальный ток ЛД, мА ± 300 (по согласованию) ± 300 (по согласованию) 500 500
Диапазон регулировки тока, мА 10…300 (по согласованию) 15…300 (по согласованию) 15…500 15…500
Стабильность тока, % ≤ 0.1 ≤ 0.1 ≤ 0.1 ≤ 0.1
Ток шума в полосе частот 20Гц…20кГц, мкΑ ≤ 10 ≤ 10 ≤ 10 ≤ 10
Входное напряжение цифровой модуляции, тип логики CMOS, TTL CMOS, TTL CMOS, TTL CMOS, TTL
Диапазон частот цифровой модуляции, кГц 0…100 при скважности 50% 0…100 при скважности 50% 0…100 при скважности 50% 0…100 при скважности 50%
Входное сопротивление входа цифровой модуляции, кОм 10 10 10 10
Защита от перегрузки входа цифровой модуляции есть есть есть есть
Диапазон входного напряжения аналоговой модуляции, В 0…1 (рекомендованный), 0...5 (опция по согласованию) 0…1 (рекомендованный), 0...5 (опция по согласованию) 0…1 (рекомендованный), 0...5 (опция по согласованию) 0…1 (рекомендованный), 0...5 (опция по согласованию)
Диапазон частот аналоговой модуляции 0…1 0…1 0…1 0…1
Входное сопротивление входа аналоговой модуляции 10 10 10 10
Защита от перегрузки входа аналоговой модуляции есть есть есть есть
Габаритные размеры корпуса, мм 120×70×60 120×70×60 185×170×60 190×170×60
Подключение питания Разъем DJK-08A9 (5.5×2.1мм) на задней панели Разъем DJK-08A9 (5.5×2.1мм) на задней панели Разъем DJK-08A9 (5.5×2.1мм) на задней панели Разъем DJK-08A9 (5.5×2.1мм) на задней панели
Стабильность выходной оптической мощности, % ≤ 10 ≤ 10 ≤ 10 ≤ 10
Порог срабатывания токовой защиты, мА по согласованию по согласованию 15...500 по согласованию 15...500 по согласованию
Масса не более, г 100 100 582 700
Температурный диапазон работы, С +5…+40 +5…+40 +5…+40 +5…+40
Максимальное напряжение ТЕС, В ≤ 4,5 ≤ 4,5
Максимальный ток ТЕС, A 1,5 1,5
Диапазон регулировки температуры, C 25 (предустановка) 5…50 (зависит от качества теплоотвода сборки ЛД и ТЕС)

Есть вопросы? Мы на связи

Возможности и преимущества
Устройств управления лазерными диодами

Универсальное решение ваших задач. Характеристики могут варьироваться с учётом ваших пожеланий. В отличие от стандартных драйверов, наши устройства управления лазерными диодами позволяют с высокой точностью контролировать расширенный спектр параметров.

Это делает их незаменимыми в фундаментальных научных исследованиях, в сфере образования и при прототипировании сложных фотонных систем. Благодаря высокой точности и надёжности устройства также эффективно применяются для входного контроля лазерных диодов на производстве, в составе диагностических медицинских комплексов и в высокотехнологичных OEM-решениях (Original Equipment Manufacture) где требуется тонкая адаптация под конкретную задачу.

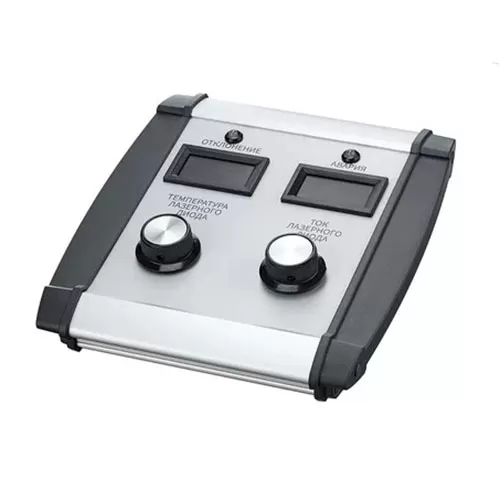

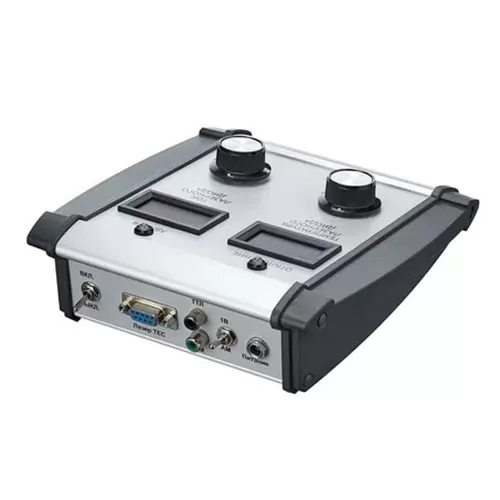

Устройства управления лазерными диодами Устройства управления лазерными диодами
Преимущества оборудования:

  • прецизионный контроль

  • многопараметрическое адаптивное управление

  • расширенная диагностика и мониторинг

Возможности устройств управления:

  • Диапазон рабочих токов через лазерный диод от 5 до 500 миллиампер.

  • Диапазон напряжений питания от 5 до 24 В.

  • Аналоговая модуляция оптической мощности с частотой до 100 кГц.

  • Цифровая модуляция оптической мощности с частотой до 10 МГц и минимальной длительностью импульса 100 нс (может будет в проекте «Полюс»).

  • Регулировка температуры лазерного диода от +5°С до +50 °С.

  • Точность поддержания заданной температуры до 0.001 °С.

  • Защита от превышения температуры лазерного диода.

  • Защита от превышения заданного тока лазерного диода.

  • Максимальная защита от электромагнитных воздействий, позволяющая гарантировать надёжность эксплуатации в сложных условиях, с сохранением высокой точности поддержания оптической мощности лазерных диодов и созданием максимально безопасных условий для их работы.

  • Защита от напряжения питания обратной полярности, защита от бросков напряжения, плавное включение лазерных диодов при подаче питания.

  • Работоспособность в диапазоне температур от +5°С до +40°С.

Заказчику
+7 (952) 534-02-86
+7 (952) 534-02-86

Время работы: пн-пт,
с 9:00 до 18:00

sales@lttbel.ru

Обязательно перезвоним в рабочее время

Назначение
устройств управления лазерными диодами

В то время как базовые драйверы лазерных диодов в основном ограничиваются лишь поддержанием стабильной оптической мощности, устройства управления лазерными диодами представляют собой комплексные системы управления и диагностики. Расширенный функционал позволяет не просто задавать рабочий ток лазерного диода, но сформировать прецизионную рабочую среду, необходимую для достижения поставленных задач.

Области применения устройств управления лазерными диодами чрезвычайно обширны: от фундаментальных научных исследований, НИОКР и волоконной оптики до лазерной медицины, биофотоники и промышленной техники, голографии и спектроскопии. Наши решения незаменимы на испытательных стендах, при входном контроле и в составе сложных OEM-проектов. Этот перечень постоянно пополняется, следуя за динамичным развитием современных технологий.

Универсальность устройств управления лазерными диодами подтверждается наличием в ассортименте приборов, совместимых с широким спектром современных форм-факторов лазерных диодов:

  • Butterfly (14 pin): прецизионное управление телекоммуникационными лазерами с интегрированным TEC контроллером.

  • TO-can (TO-3, TO-5, TO-18): работа с компактными лазерными диодами различного диапазона мощностей.

  • C-mount и COS (Chip on Submount): эффективное питание мощных лазерных систем с открытым кристаллом.

  • DIL и HPD: интеграция в специализированные промышленные и медицинские комплексы.

Продуманная эргономика и интуитивно понятные интерфейсы управления превращают настройку лазерных систем в простой и предсказуемый процесс. Особое внимание уделено возможности прямого аналогового управления, предоставляющего исследователю ряд неоспоримых преимуществ:

  • Мгновенная реакция: отсутствие задержек (latency), характерных для цифровых интерфейсов, что позволяет корректировать параметры в реальном времени.

  • Тактильный контроль: прецизионные многооборотные регуляторы обеспечивают точность настройки, позволяя плавно изменять режим работы лазера, чувствуя динамику изменения мощности.

  • Визуальная наглядность: физические индикаторы и регуляторы дают мгновенное представление о состоянии системы без необходимости навигации по сложным программным меню.

  • Помехоустойчивость: аналоговые цепи управления минимизируют риск программных сбоев, гарантируя стабильную работу в условиях интенсивных электромагнитных помех.

Мы стремимся создать надёжные инструменты управления лазерными диодами, которые позволят вам сфокусироваться на инновациях и достижении целевых характеристик, доверив стабильность и безопасность лазерных систем интеллектуальным алгоритмам и проверенной классике аналогового контроля.
