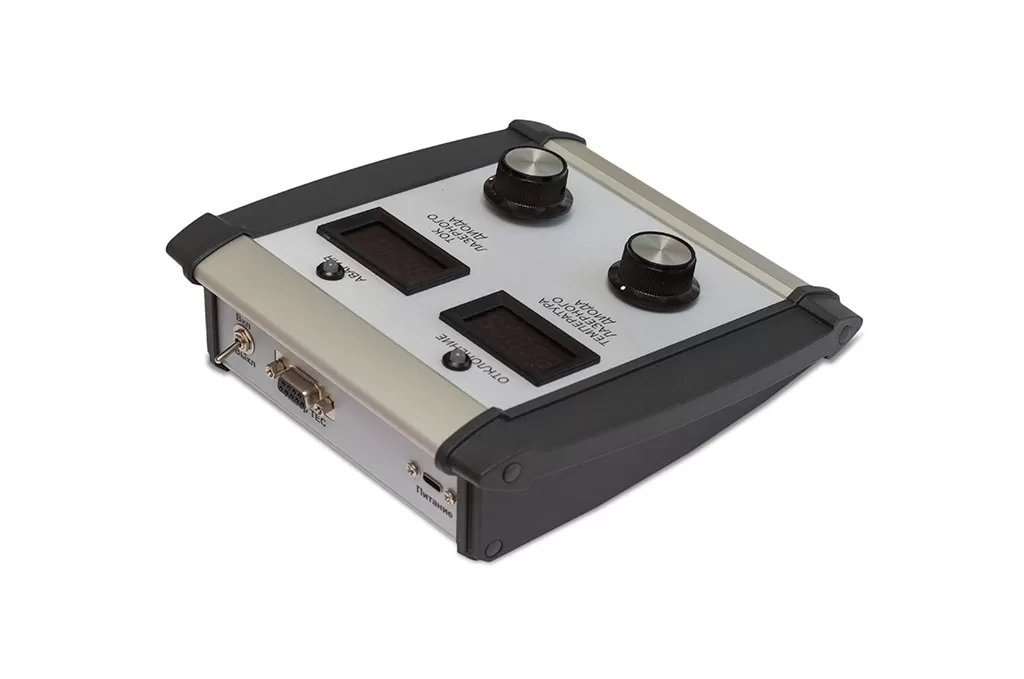

UULD-B-3.0-0.5-4.0-TEC
Устройство управления лазерными диодами и ТЕС UULD-B-3.0-0.5-4.0-TEC представляет собой прибор, позволяющий управлять лазерными диодами (далее – ЛД) путём задания протекающего через них стабильного тока и поддержания их температуры в выбранной рабочей точке за счет встроенного в ЛД или внешнего ТЕС с требуемой точностью с целью получения заданной оптической мощности и длины волны излучения.
Цена:
По запросу
UULD-B-3.0-0.5-4.0-TEC
Описание
Устройство управления лазерными диодами и ТЕС UULD-B-3.0-0.5-4.0-TEC представляет
собой прибор, позволяющий управлять лазерными диодами (далее – ЛД) путём задания
протекающего через них стабильного тока и поддержания их температуры в выбранной рабочей точке за счет встроенного в ЛД или внешнего ТЕС с требуемой точностью с целью получения заданной оптической мощности и длины волны излучения.
Характеристики:
- Ручная установка тока ЛД
- Ручная установка температуры ЛД
- Индикатор прямого тока ЛД
- Индикатор температуры ЛД
- Индикатор отклонения температуры от заданной
- Индикатор аварийного состояния
- Стандартный кабель RCA для подключения внешних управляющих сигналов
- Аналоговая и цифровая модуляция тока внешним управляющим сигналом
- Низкий уровень шумового тока <10 мкΑ (среднеквадратичное значение)
- Плавное изменение тока при включении питания
- Плавное изменение тока при включении и смене режимов работы
Технические документы
UULD-B-3.0-0.5-4.0-TECСкачать, 458.1 КбТехнические характеристики
-
Напряжение питания, В: 5±5%
-
Максимальный потребляемый ток, A: 2,0
-
Защита от подключения напряжения питания с обратной полярностью: есть
-
Защита от кратковременного превышения напряжения питания: есть
-
Защита от короткого замыкания выходов драйвера ЛД: есть
-
Защита от воздействия электромагнитного излучения, электрических полей: есть
-
Стабильность выходной оптической мощности, %: ≤ 10
-
Мягкий старт при включении и переключении режимов: есть
-
Максимальное рабочее напряжение ЛД, В: 4
-
Максимальный ток ЛД, мА: 500
-
Диапазон регулировки тока, мА: 15…500
-
Стабильность тока, %: ≤ 0.1
-
Ток шума в полосе частот 20Гц…20кГц, мкΑ: ≤ 10
-
Порог срабатывания токовой защиты, мА: 15...500 по согласованию
-
Входное напряжение цифровой модуляции, тип логики: CMOS, TTL
-
Диапазон частот цифровой модуляции, кГц: 0…100 при скважности 50%
-
Входное сопротивление входа цифровой модуляции, кОм: 10
-
Защита от перегрузки входа цифровой модуляции: есть
-
Диапазон входного напряжения аналоговой модуляции, В: 0…1 (рекомендованный), 0...5 (опция по согласованию)
-
Диапазон частот аналоговой модуляции: 0…1
-
Входное сопротивление входа аналоговой модуляции: 10
-
Защита от перегрузки входа аналоговой модуляции: есть
-
Максимальное напряжение ТЕС, В: ≤ 4,5
-
Максимальный ток ТЕС, A: 1,5
-
Диапазон регулировки температуры, C: 5…50 (зависит от качества теплоотвода сборки ЛД и ТЕС)
-
Габаритные размеры корпуса, мм: 190×170×60
-
Масса не более, г: 700
-
Подключение питания: Разъем DJK-08A9 (5.5×2.1мм) на задней панели
-
Температурный диапазон работы, С: +5…+40
