Драйвер лазерного диода

Разработка и производство модулей управления лазером. Серийное изготовление и индивидуальная настройка. Принимаем заказы от 1 штуки. Доставка по РФ и СНГ.

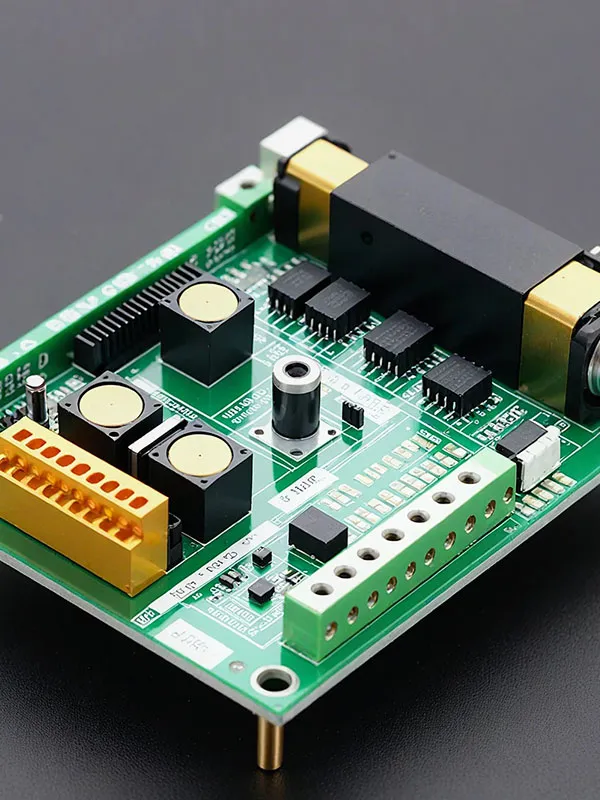

Драйвер лазерного диода
  • 10 мА – 30 АТок лазерного диода
  • 2.7 - 24.0 ВНапряжение питания
  • 0 – 100 кГц (3 мГц)Частота аналоговой (цифровой) модуляции

100+ Моделей

Задать нужные параметры

Содержание страницы:

Номенклатура драйверов лазерных диодов Возможности и преимущества Инфо-блок

Номенклатура драйвера лазерных диодов

Мы предлагаем к поставке высококачественные драйверы лазерных диодов (модули управления лазером) собственной разработки и производства, обеспечивающие лазерные диоды стабильным током или поддерживающие заданную оптическую мощность. Перечень серийной продукции представлен в каталоге.

Форма представления:

Фильтр по параметрам

Название

Режим стабилизации выходной мощности ЛД

Внутренний вывод ЛД, соединенный с корпусом

Управление мощностью излучения ЛД

Напряжение питания драйвера, В

Рабочий ток ЛД, мА

Рабочее напряжение ЛД, В

Габариты, мм

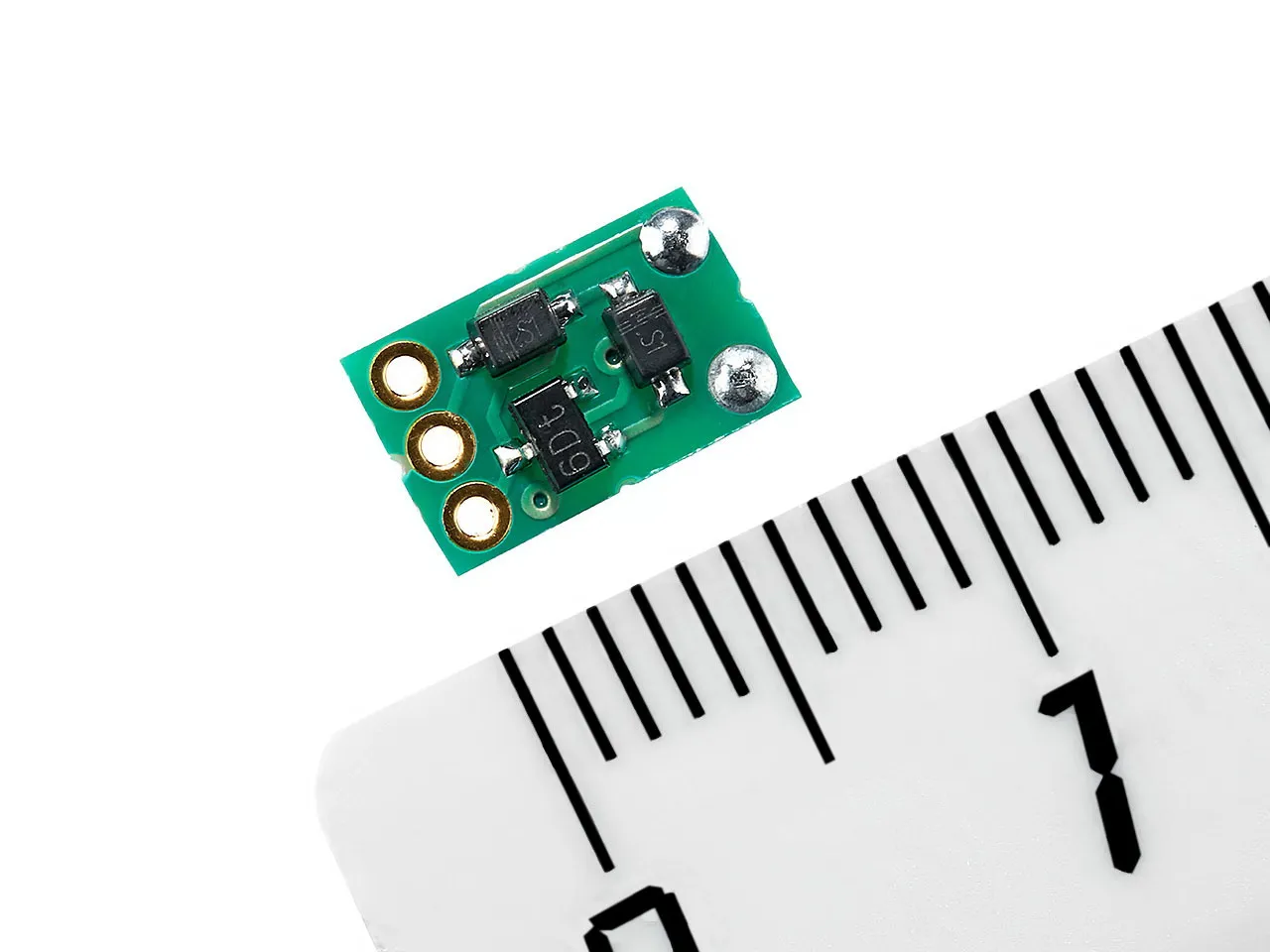

0001.02.01.800
Драйвер лазерного диода

0001.02.01.800

Цена по запросу

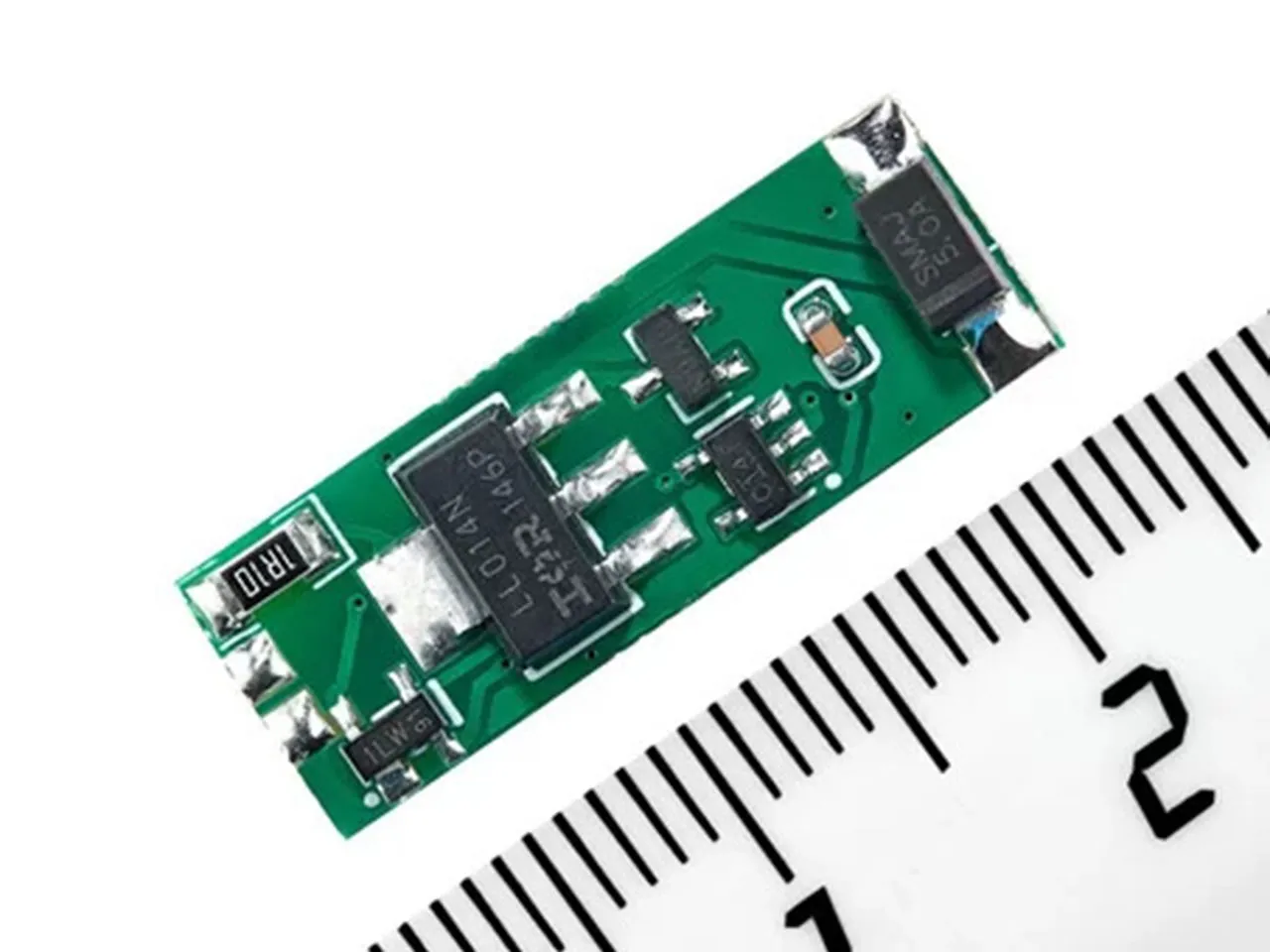

0001.02.02.100
Драйвер лазерного диода

0001.02.02.100

Цена по запросу

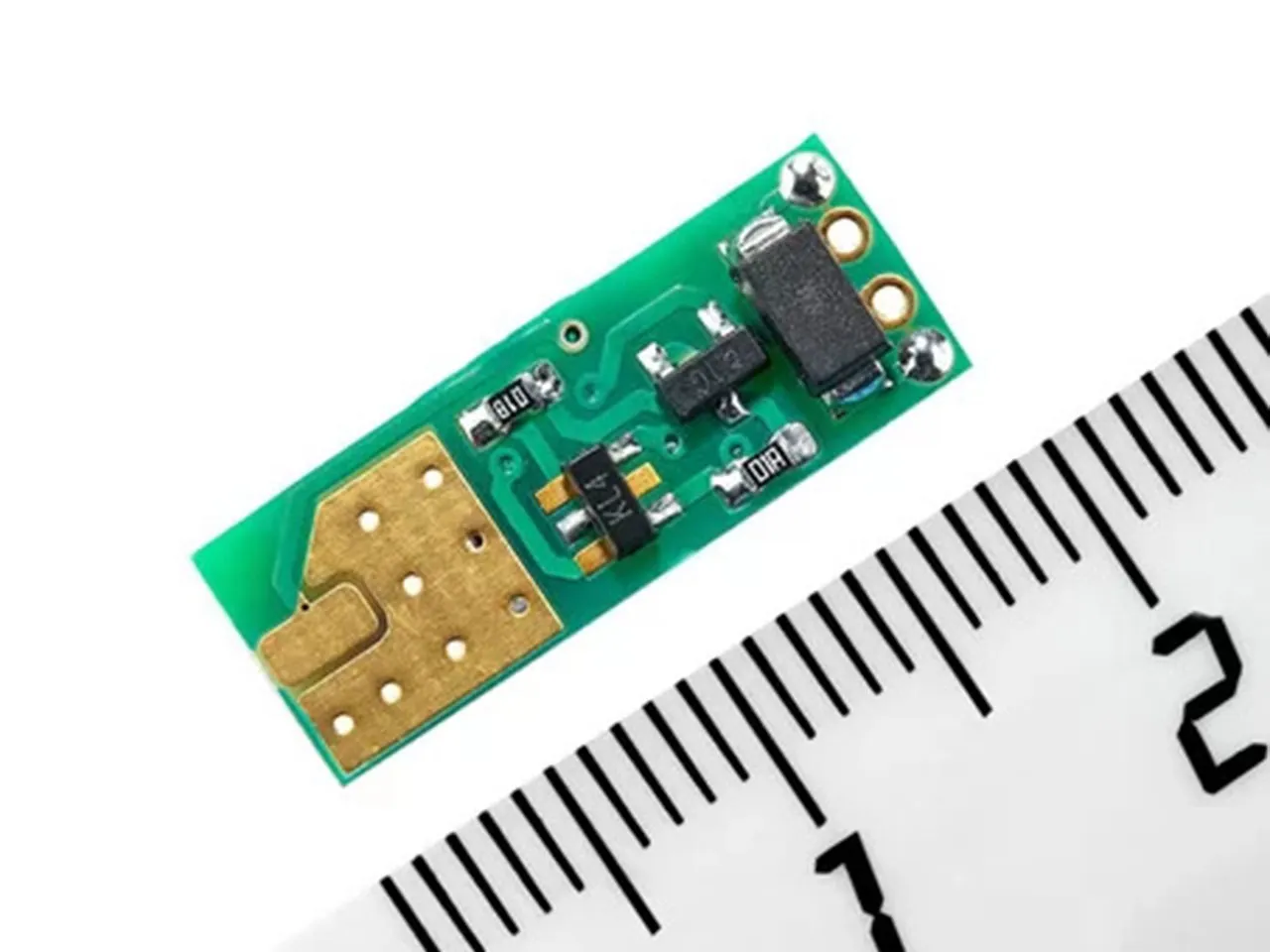

0002.02.01.700
Драйвер лазерного диода

0002.02.01.700

Цена по запросу

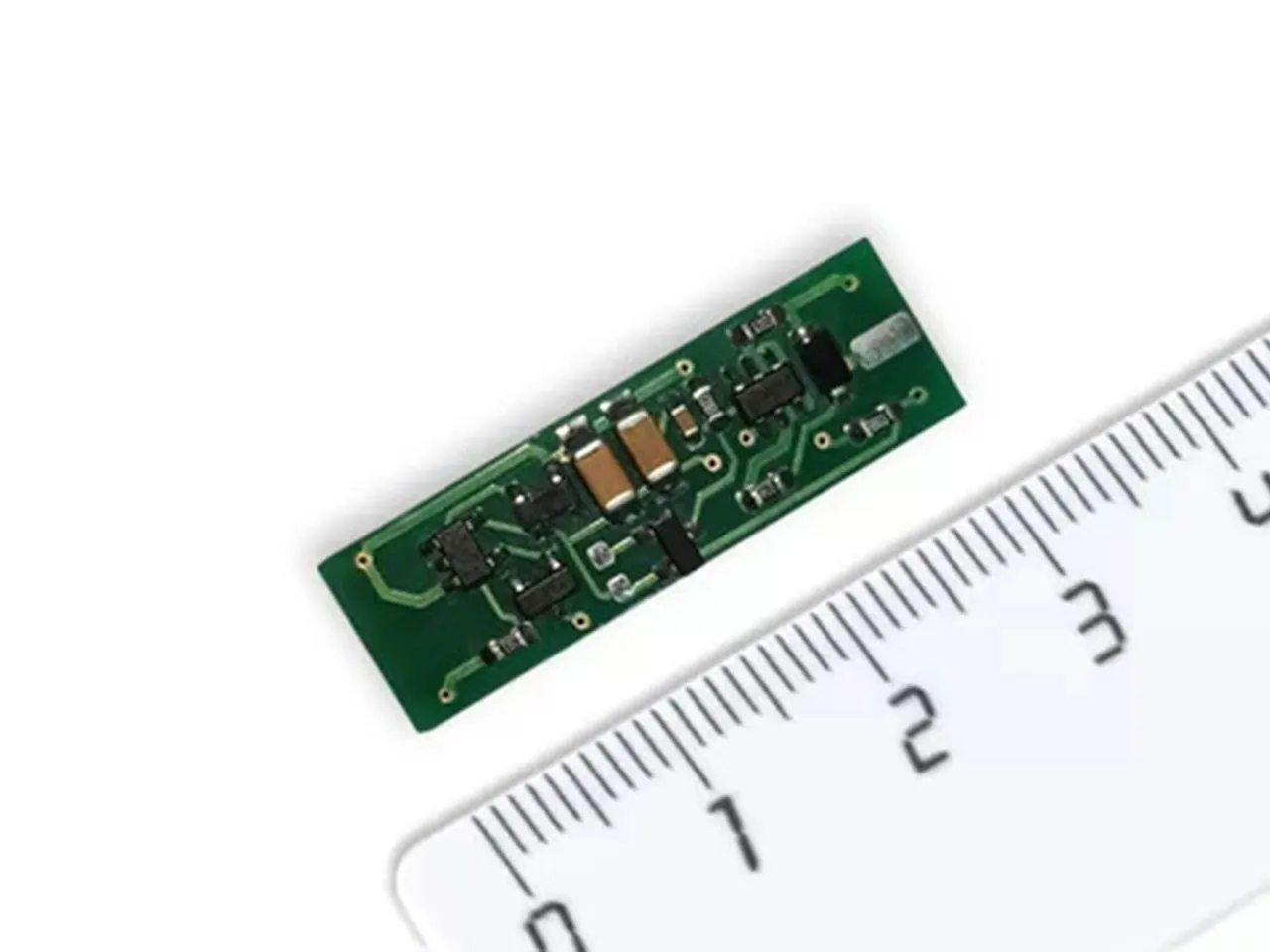

0002.02.02.610
Драйвер лазерного диода

0002.02.02.610

Цена по запросу

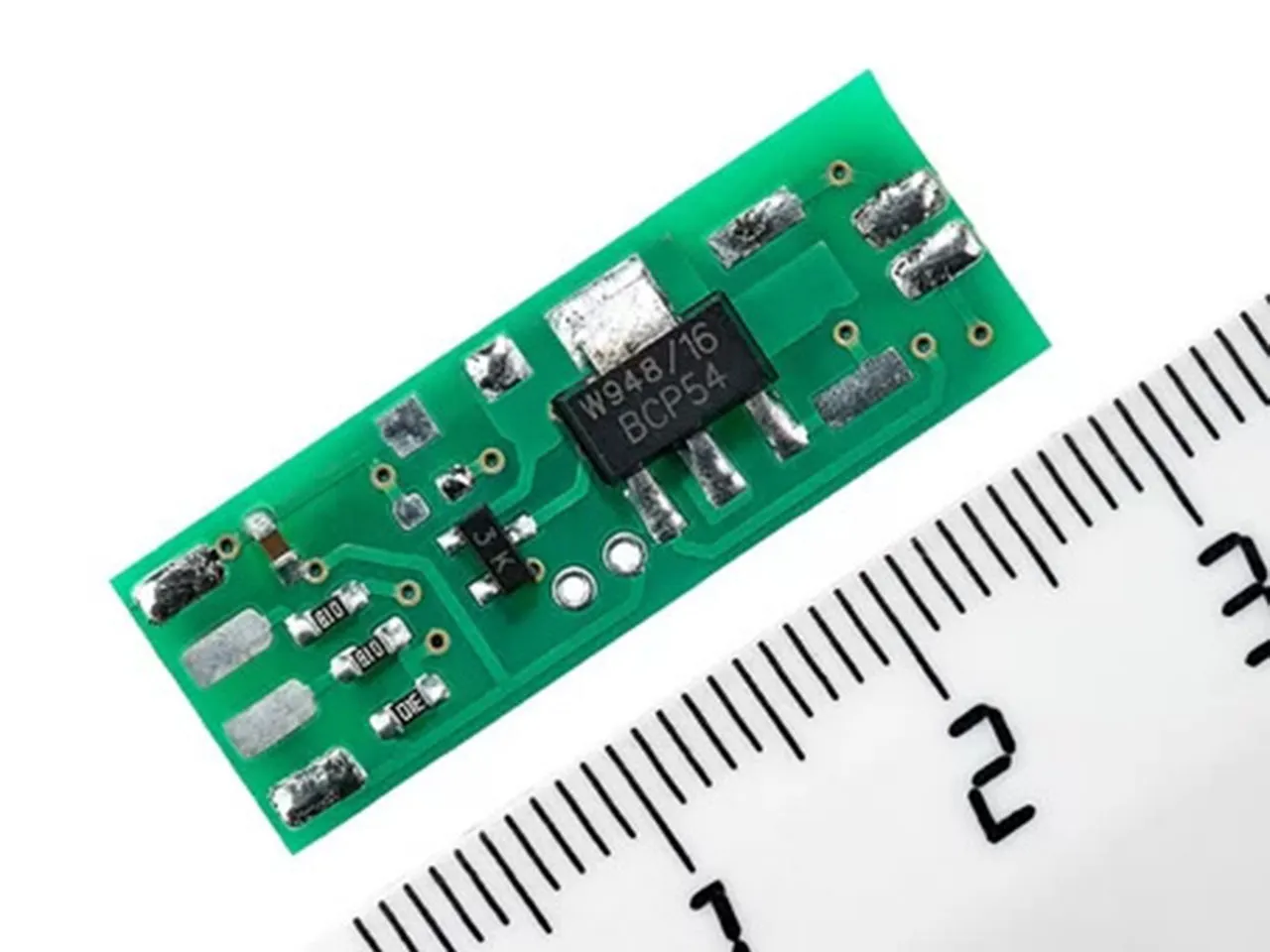

0002.02.03.200
Драйвер лазерного диода

0002.02.03.200

Цена по запросу

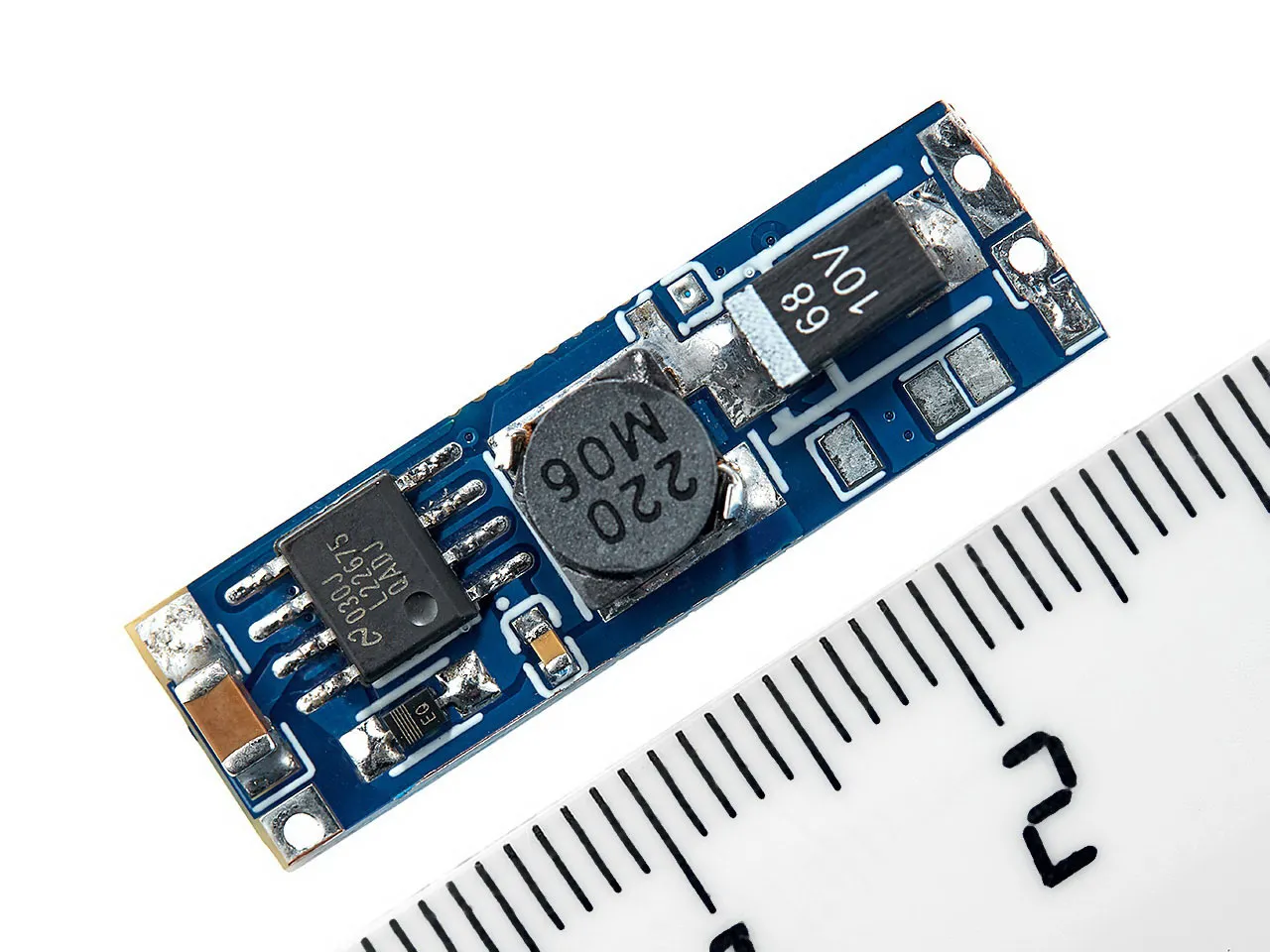

0002.02.09.420
Драйвер лазерного диода

0002.02.09.420

Цена по запросу

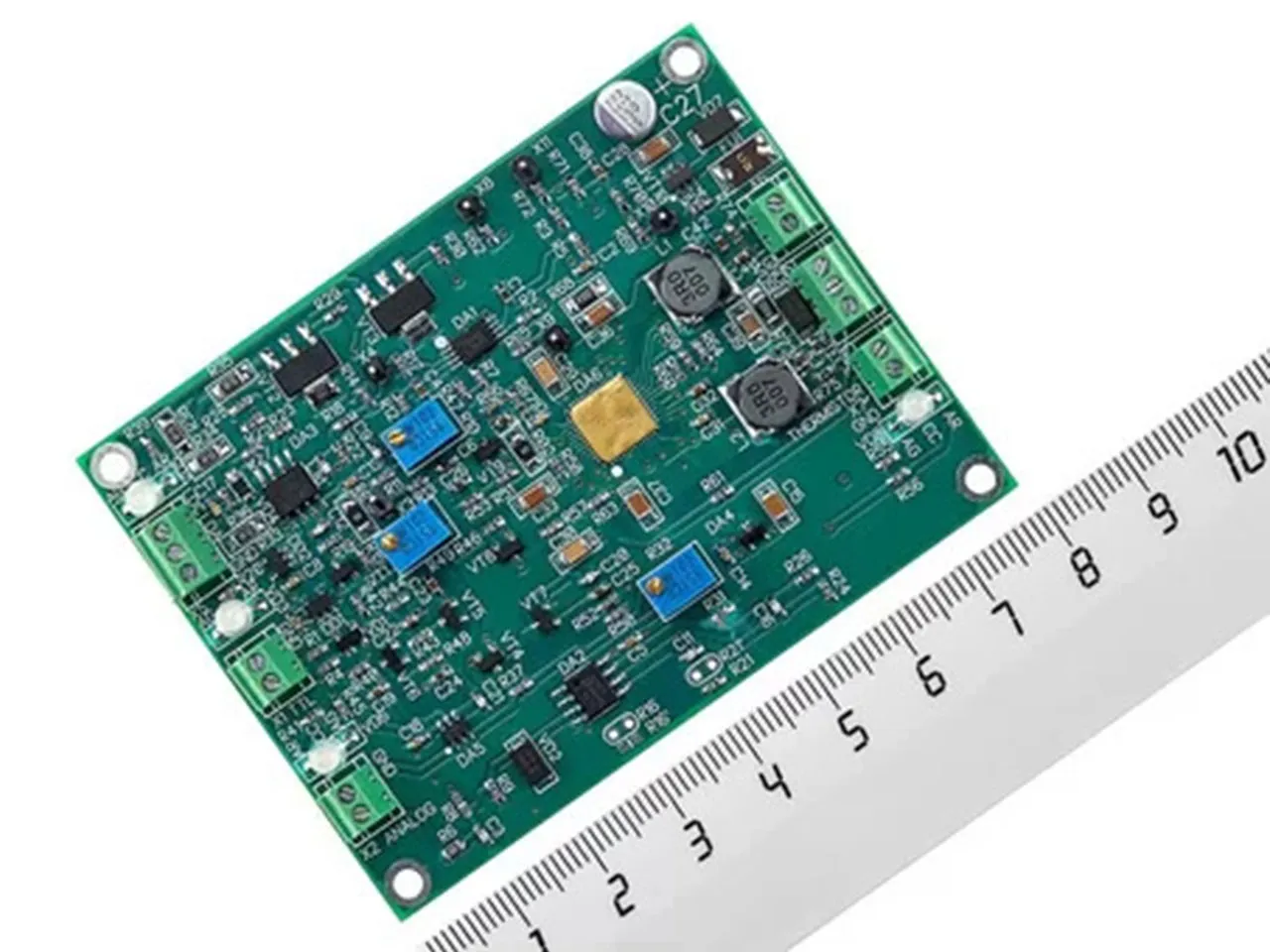

0005.11.11.100-COMBO
Драйвер лазерного диода

0005.11.11.100-COMBO

Цена по запросу

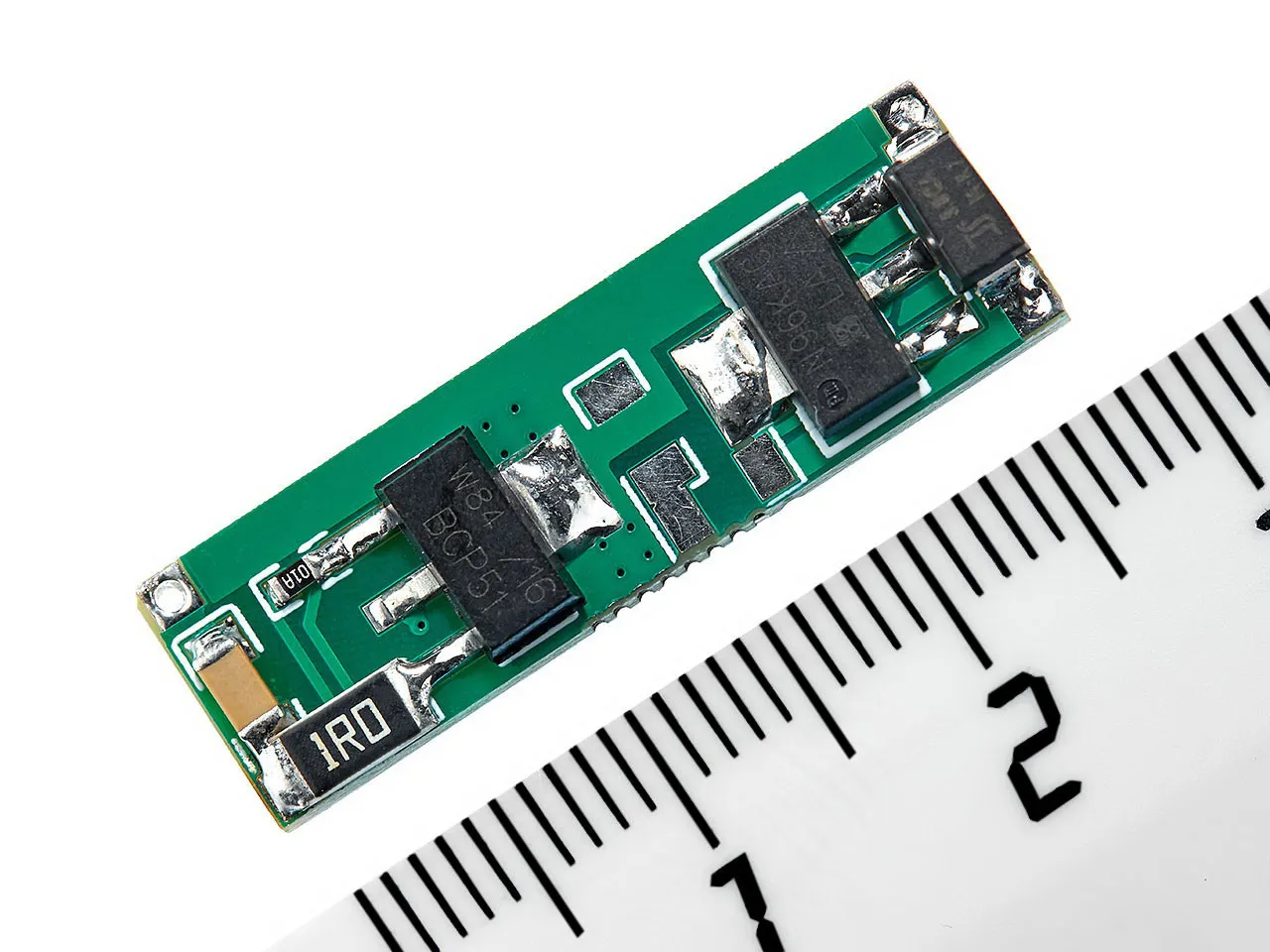

0005.01.01.310-NTTL
Драйвер лазерного диода

0005.01.01.310-NTTL

Цена по запросу

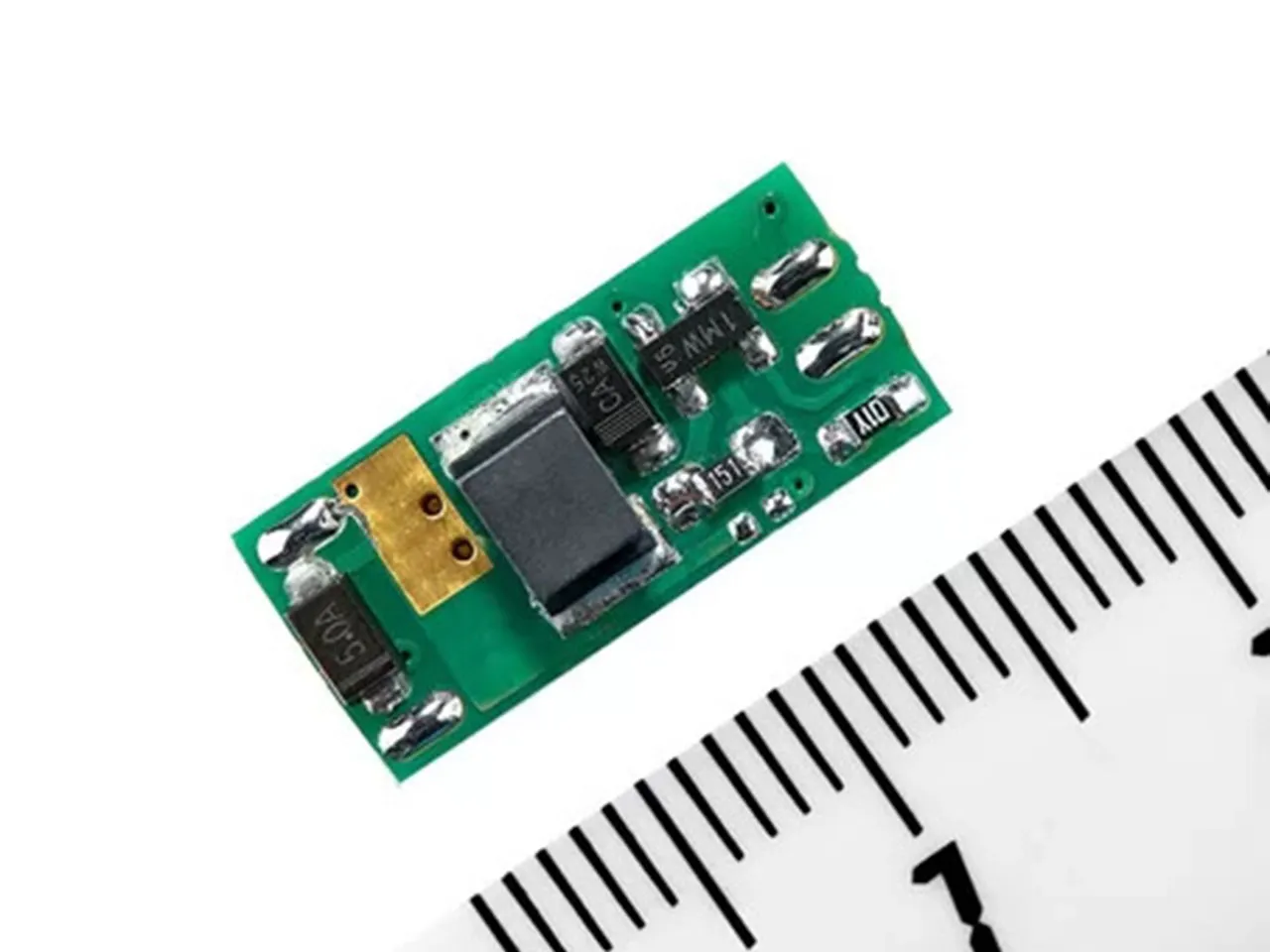

0005.10.00.100-620MP
Драйвер лазерного диода

0005.10.00.100-620MP

Цена по запросу

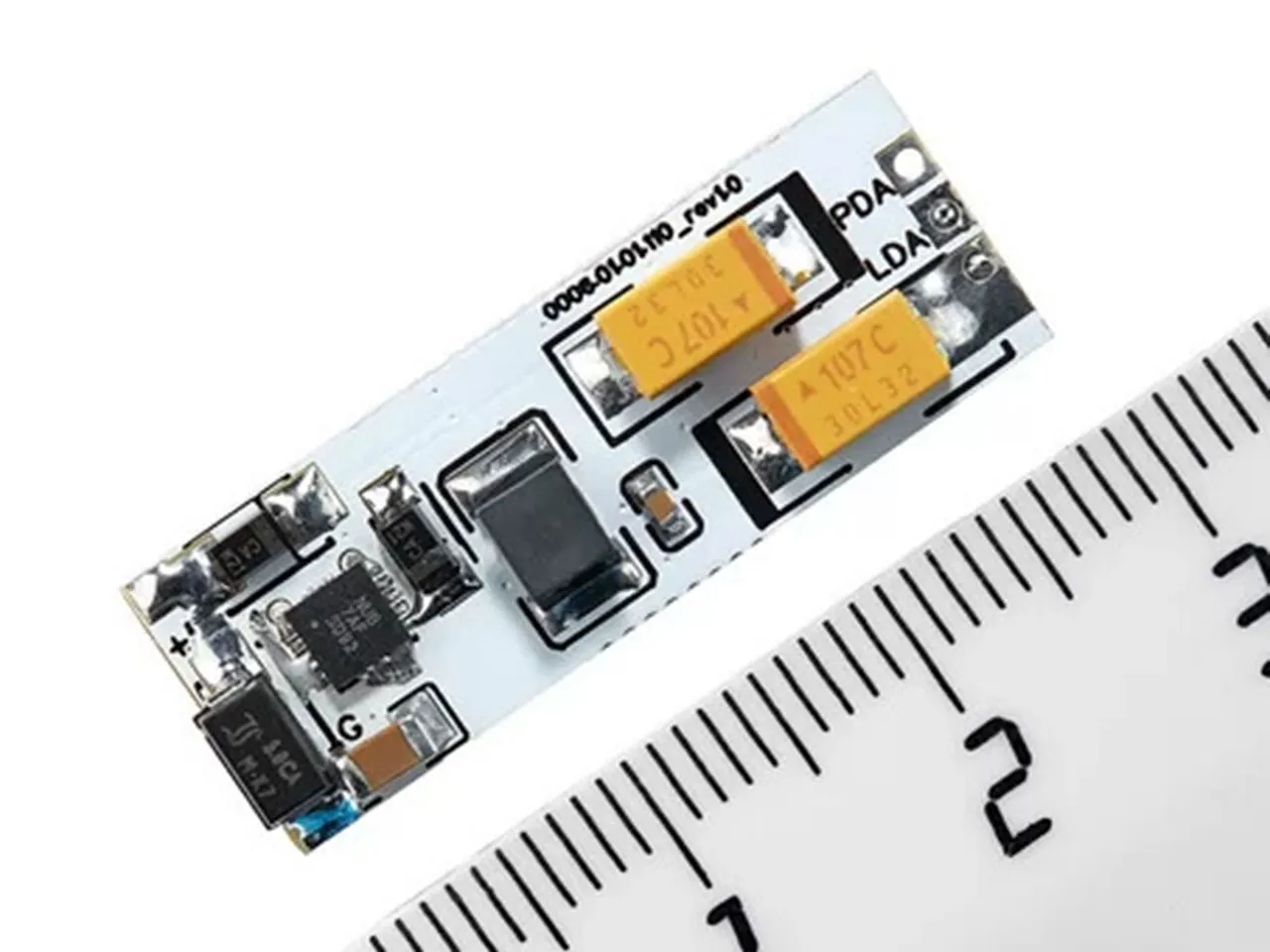

0056.01.01.110
Драйвер лазерного диода

0056.01.01.110

Цена по запросу

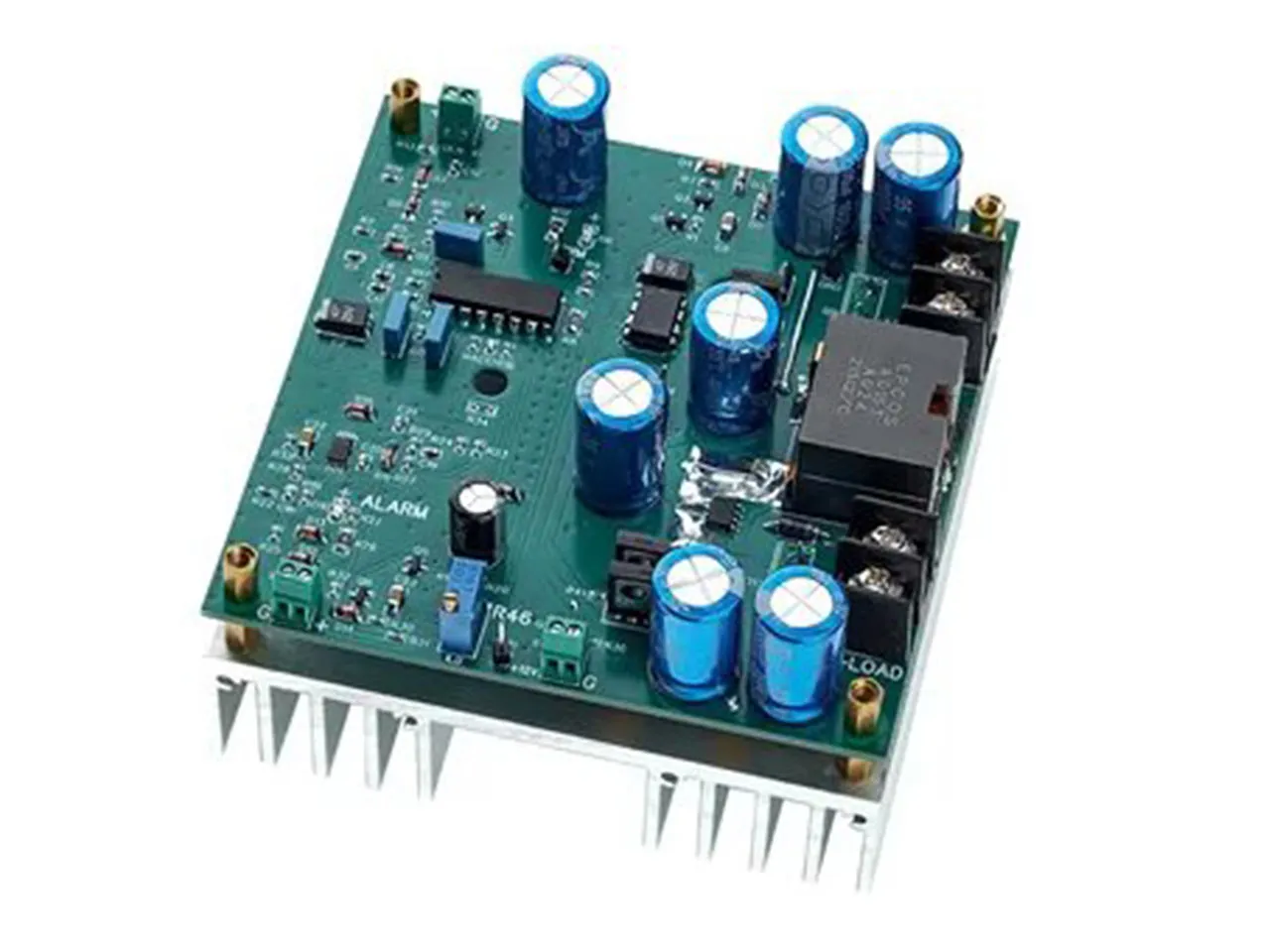

0005.10.01.430-123220A
Драйвер лазерного диода

0005.10.01.430-123220A

Цена по запросу

0005.10.00.100-620M
Драйвер лазерного диода

0005.10.00.100-620M

Цена по запросу

Изображение 0001.02.01.800 0001.02.02.100 0002.02.01.700 0002.02.02.610 0002.02.03.200 0002.02.09.420 0005.11.11.100-COMBO 0005.01.01.310-NTTL 0005.10.00.100-620MP 0056.01.01.110 0005.10.01.430-123220A 0005.10.00.100-620M
Наименование 0001.02.01.800 0001.02.02.100 0002.02.01.700 0002.02.02.610 0002.02.03.200 0002.02.09.420 0005.11.11.100-COMBO 0005.01.01.310-NTTL 0005.10.00.100-620MP 0056.01.01.110 0005.10.01.430-123220A 0005.10.00.100-620M
Режим стабилизации выходной мощности ЛД по фототоку фотодиода (APC) по фототоку фотодиода (APC) по фототоку фотодиода (APC) по фототоку фотодиода (APC) по току диода (ACC) по току диода (ACC) по току диода (ACC) по току диода (ACC) по фототоку фотодиода (APC) по фототоку фотодиода (APC), по току диода (ACC) по току диода (ACC) по току диода (ACC)
Внутренний вывод ЛД, соединенный с корпусом анод (NPN), катод (PNP) анод (NPN) анод (NPN), катод (PNP) катод (PNP) рекомендуемые катод (PNP), соединение отсутствует рекомендуемые катод (PNP), соединение отсутствует анод (NPN), катод (PNP), соединение отсутствует рекомендуемые анод (NPN), соединение отсутствует анод (NPN) в режиме ACC рекомендуемые - анод, в режиме APC - анод (NPN), соединение отсутствует рекомендуемые катод (PNP), соединение отсутствует рекомендуемые анод (NPN), соединение отсутствует
Напряжение питания драйвера, В 3.0-9.0 5.0-9.0 3.0-9.0 5.0-24.0 4.0-12.0 4.0-24.0 5.0 4.0-9.0 2.7-5.5 2.7-5.5 12.0-24.0 2.7-5.5
Управление мощностью излучения ЛД CW с возможностью ручного управления CW, CW+TTL с возможностью ручного управления CW с возможностью ручного управления CW, CW+TTL с возможностью ручного управления CW, CW+AM, CW+TTL, CW+AM+TTL, AM+TTL с возможностью ручного управления CW с возможностью ручного управления CW, CW+AM, CW+TTL, CW+AM+TTL, AM+TTL с возможностью ручного управления CW, CW+TTL с возможностью ручного управления CW с возможностью ручного управления CW с возможностью ручного управления CW, CW+TTL с возможностью ручного управления CW с возможностью ручного управления
Рабочий ток ЛД, мА 10.0-100.0 10.0-300.0 10.0-300.0 10.0-300.0 10.0-300.0 10.0-500.0 15.0-500.0 10.0-300.0 10.0-300.0 10.0-300.0 500.0-20000.0 10.0-300.0
Рабочее напряжение ЛД, В 1.0-8.0 1.0-7.0 1.0-8.0 1.0-4.0 1.0-8.0 1.0-8.0 1.0-8.0 (4.0-8.0 с повышающим преобразователем 0003.01.04.100) 1.0-7.0 1.0-8.0 1.0-8.0 1.0-8.0 1.0-8.0
Габариты, мм 3.6 × 7.6 × 10.0 6.0 × 9.0 × 25.0 3.6 × 7.6 × 20.0 6.0 × 9.0 × 29.0 5.5 × 11.0 × 30.0 5.0 × 9.0 × 30.0 80.0 × 60.0 × 15.0 6.0 × 9.0 × 25.0 16.5 × 7.5 × 5.0 30.0 × 11.0 × 6.0 40.0 × 100.0 × 100.0 16.5 × 7.5 × 5.0

Есть вопросы? Мы на связи

Драйвер лазерного диода под ваши задачи

Широкий диапазон питающих напряжений, выходных токов, рабочих температур. Максимальная защищённость в сложных условиях эксплуатации.

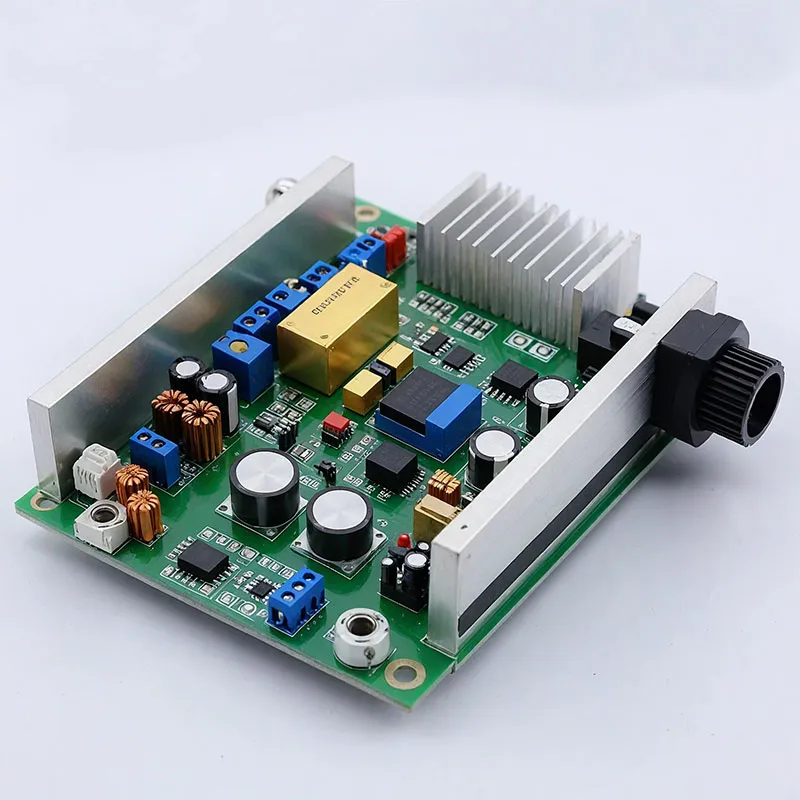

Драйвер лазерного диода. Плата управление мощностью лазера драйвера лазерного диода
Возможны разработка и изготовление драйверов под индивидуальные требования заказчика.

Наши серийные драйверы для лазерных диодов имеют следующие характеристики:

  • Диапазон рабочих токов через лазерный диод от единиц миллиампер до десятков ампер

  • Диапазон напряжений питания от 2.7 до 24 В

  • Аналоговая модуляция оптической мощности с частотой до 100 кГц

  • Цифровая модуляция оптической мощности с частотой до 10 МГц и минимальной длительностью импульса 100 нс

  • Максимальная защита от электромагнитных воздействий, позволяющая гарантировать надёжность эксплуатации в сложных условиях, например, работоспособность в диапазоне температур от минус 40°С до плюс 60°С, с сохранением высокой точности поддержания оптической мощности лазерных диодов и созданием максимально безопасных условий для их работы.

  • Защита от напряжения питания обратной полярности, защиту от бросков напряжения и обеспечивают плавное включение лазерных диодов при подаче питания.

Заказчику
+7 (952) 534-02-86
+7 (952) 534-02-86

Время работы: пн-пт,
с 9:00 до 18:00

sales@lttbel.ru

Обязательно перезвоним в рабочее время

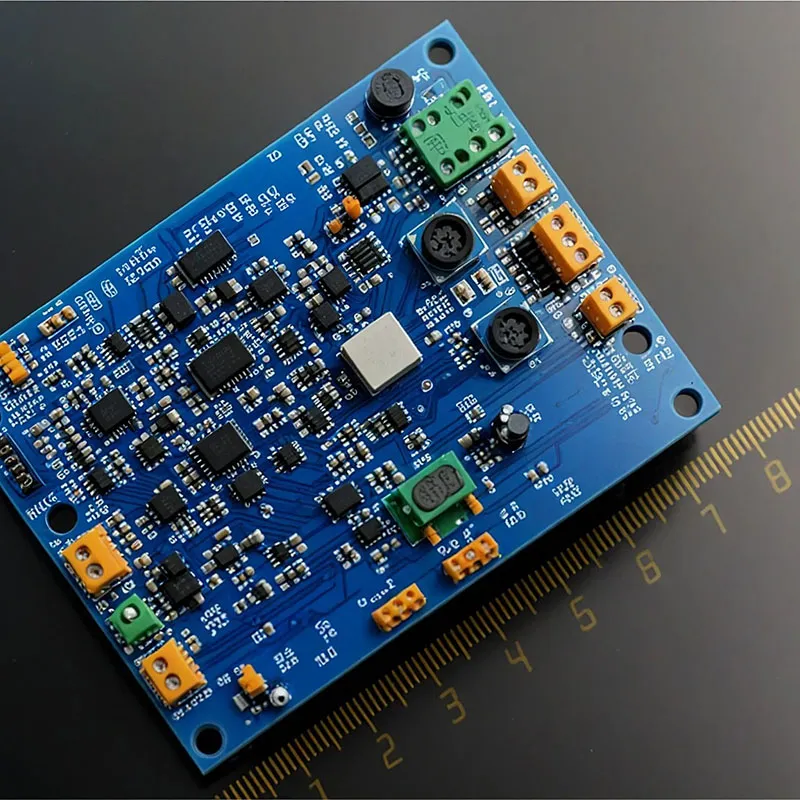

Драйвера лазерного диода
или управление мощностью лазера

Лазерные диоды и устройства на их основе становятся все более популярными в различных областях, начиная от медицины и заканчивая промышленностью. Однако эффективность их использования во многом зависит от правильного управления мощностью лазера, что и обеспечивается драйвером лазерного диода.

Что такое драйвер лазерного диода?

Драйвер лазерного диода — это специализированное электронное устройство (печатная плата), предназначенное для контроля тока и напряжения, подаваемых на лазерный диод. Он играет ключевую роль в оптимизации работы лазера, позволяя достигать требуемой мощности излучения при минимизации рисков перегрева и отказа устройства.

Одной из главных функций драйвера является поддержание стабильного уровня тока, поскольку мощность излучаемого лазера имеет прямую зависимость от значения тока. Отклонения от установленного уровня могут привести не только к снижению качества излучения, но и к выходу устройства из строя.

Зачем нужен драйвер лазерного диода?

Назначение драйвера лазерного диода сложно переоценить. Основные функции устройства включают:

Регулировка мощности: Драйвер позволяет точно настраивать уровень мощности лазера. Это особенно важно в приложениях, требующих высокой точности, таких как медицинская лазерная терапия или лазерная обработка материалов.

Защита от перегрева: Драйверы обычно оборудованы средствами защиты, которые отключают питание в случае, если температура лазерного диода превышает допустимые значения. Это предотвращает его повреждение и продлевает срок службы устройства.

Управление импульсами: Во многих задачах требуется управление импульсами — кратковременными всплесками мощности. Драйверы обеспечивают возможность создания и их точного контроля.

Параметры и характеристики: Драйверы могут иметь разнообразные режимы работы, которые позволяют регулировать силу тока в зависимости от специфических требований. (Подробнее о значении характеристик читайте в нашей статье "Выбор драйвера для лазерного диода")

Будучи производителем мы гарантируем честные цены, отличное качество, максимальную кастомизацию ЛД-драйверов под Ваши задачи.
