Генераторы лазерной линии

Поставка генераторов лазерной линии с доставкой по РФ и СНГ. Технические консультации. Гарантия качества.

Генераторы лазерной линии
  • 5 - 90 градРабочий угол
  • 0.9 - 4.5 ммВходной зрачок
  • 6 - 9 ммНаружный диаметр

100+ Моделей

Задать нужные параметры

Содержание страницы:

Номенклатура генераторов лазерной линии Возможности и преимущества Инфо-блок

Номенклатура генераторов лазерной линии

Наша компания предлагает к поставке и продаже как серийно изготавливаемые изделия, обобщенный перечень которых представлен в каталоге, так и генераторы лазерной линии, изготавливаемые по индивидуальным заказам.

Форма представления:

Фильтр по параметрам

Название

Рабочий угол, град

-

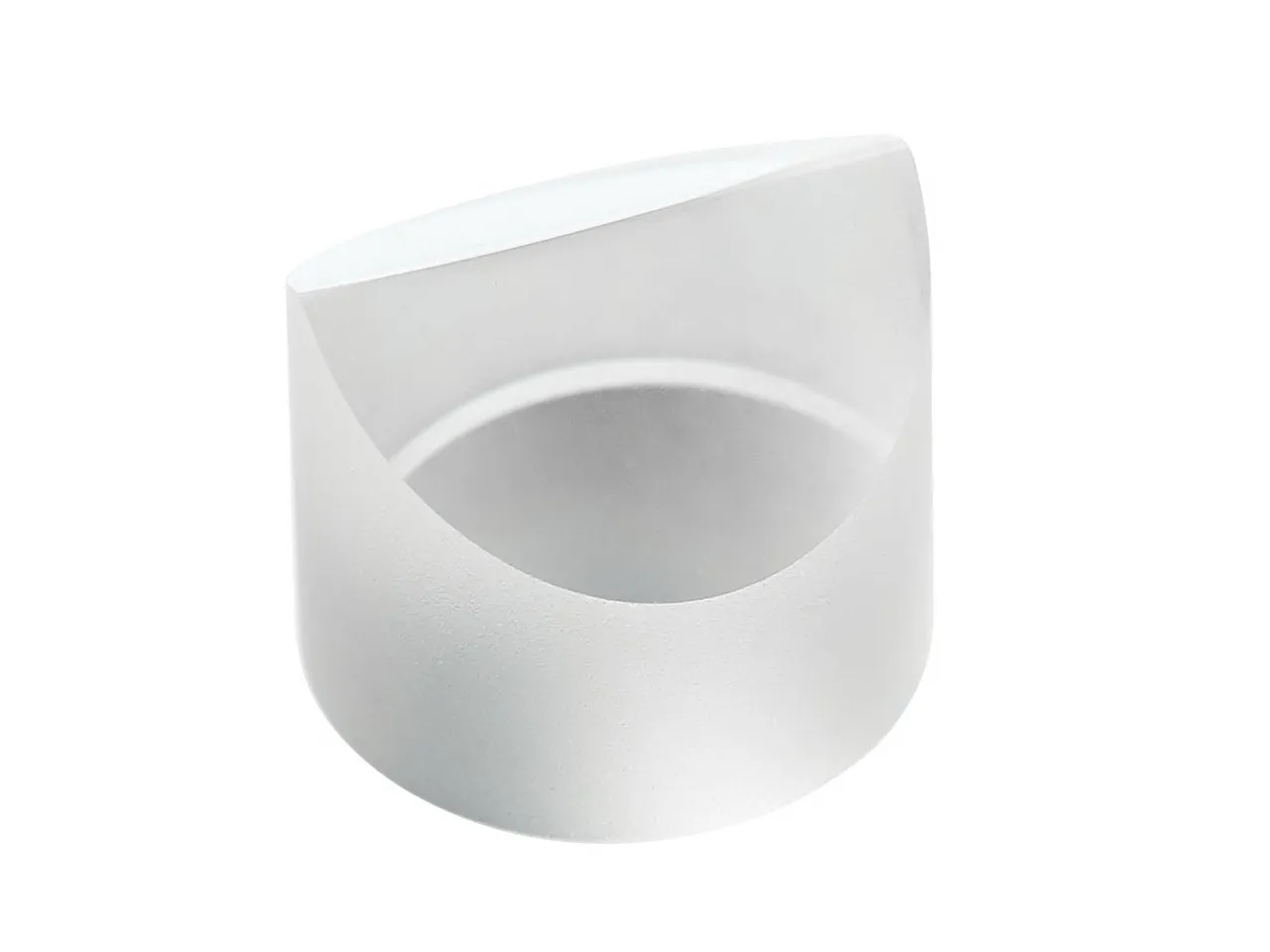

LTT-PL-A05
Генераторы лазерной линии

LTT-PL-A05

Рабочий угол: 5 град

LTT-PL-A10
Генераторы лазерной линии

LTT-PL-A10

Рабочий угол: 10 град

LTT-PL-A15
Генераторы лазерной линии

LTT-PL-A15

Рабочий угол: 15 град

LTT-PL-A20
Генераторы лазерной линии

LTT-PL-A20

Рабочий угол: 20 град

LTT-PL-A30
Генераторы лазерной линии

LTT-PL-A30

Рабочий угол: 30 град

LTT-PL-A45
Генераторы лазерной линии

LTT-PL-A45

Рабочий угол: 45 град

LTT-PL-A60
Генераторы лазерной линии

LTT-PL-A60

Рабочий угол: 60 град

LTT-PL-A75
Генераторы лазерной линии

LTT-PL-A75

Рабочий угол: 75 град

LTT-PL-A90
Генераторы лазерной линии

LTT-PL-A90

Рабочий угол: 90 град

Наименование LTT-PL-A05 LTT-PL-A10 LTT-PL-A15 LTT-PL-A20 LTT-PL-A30 LTT-PL-A45 LTT-PL-A60 LTT-PL-A75 LTT-PL-A90
Рабочий угол, град 5 10 15 20 30 45 60 75 90
Входной диаметр, мм 1.0, 2.1, 2.2, 4.0 1.0, 2.1, 2.2, 4.0 1.0, 2.1, 2.2, 4.0 1.0, 2.1, 2.2, 4.0 1.0, 2.1, 2.2, 4.0 1.0, 2.1, 2.2, 4.0 1.0, 2.1, 2.2, 4.0 1.0, 2.1, 2.2, 4.0 1.0, 2.1, 2.2, 4.0
Диаметр линзы, мм 6, 9 6, 9 6, 9 6, 9 6, 9 6, 9 6, 9 6, 9 6, 9
Длина вдоль оси, мм 5...9 5...9 5...9 5...9 5...9 5...9 5...9 5...9 5...9
Несоосность, мрад ≤ 4 ≤ 4 ≤ 4 ≤ 4 ≤ 4 ≤ 4 ≤ 4 ≤ 4 ≤ 4
Равномерность вдоль линии, % ≤ 40 ≤ 40 ≤ 40 ≤ 40 ≤ 40 ≤ 40 ≤ 40 ≤ 40 ≤ 40
Прямолинейность, % ≤ 0,2 ≤ 0,2 ≤ 0,2 ≤ 0,2 ≤ 0,2 ≤ 0,2 ≤ 0,2 ≤ 0,2 ≤ 0,2
Просветляющее покрытие, нм без покрытия, 400...700, 800...1100 без покрытия, 400...700, 800...1100 без покрытия, 400...700, 800...1100 без покрытия, 400...700, 800...1100 без покрытия, 400...700, 800...1100 без покрытия, 400...700, 800...1100 без покрытия, 400...700, 800...1100 без покрытия, 400...700, 800...1100 без покрытия, 400...700, 800...1100
Марка стекла K8, K9, N-BK-7 K8, K9, N-BK-7 K8, K9, N-BK-7 K8, K9, N-BK-7 K8, K9, N-BK-7 K8, K9, N-BK-7 K8, K9, N-BK-7 K8, K9, N-BK-7 K8, K9, N-BK-7

Есть вопросы? Мы на связи

Купить генератор лазерной линии
под Ваши требования

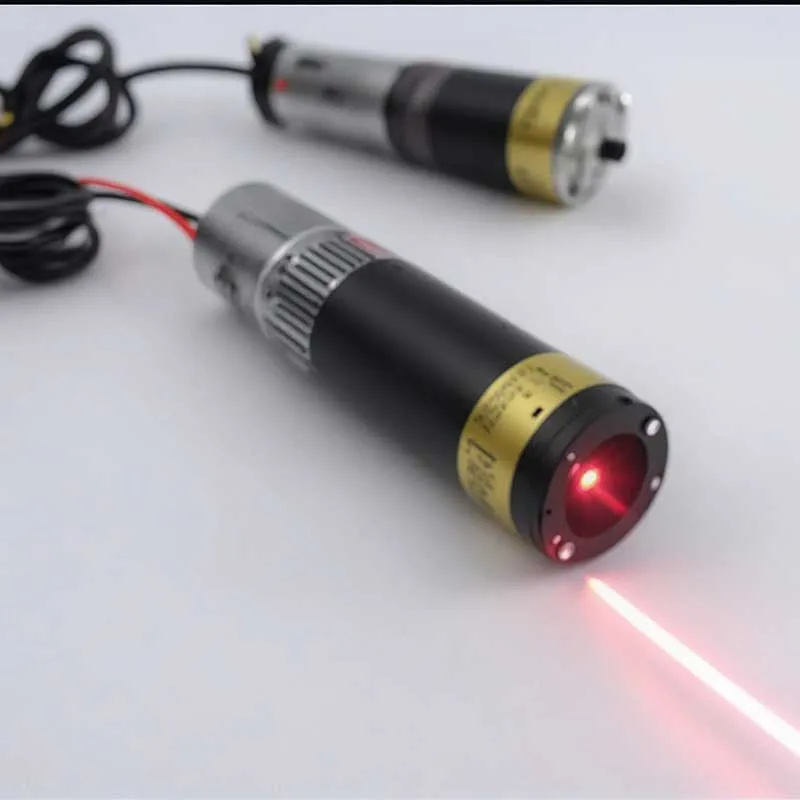

Генератор лазерной линии является ключевым компонентом оптической системы лазерных модулей, предназначенных для целей разметки. Последние используются в составе оборудования, осуществляющего механическую, лазерную, плазменную резку различных материалов в деревообработке, металлообработке, строительстве, мебельной, текстильной промышленности и т.д.

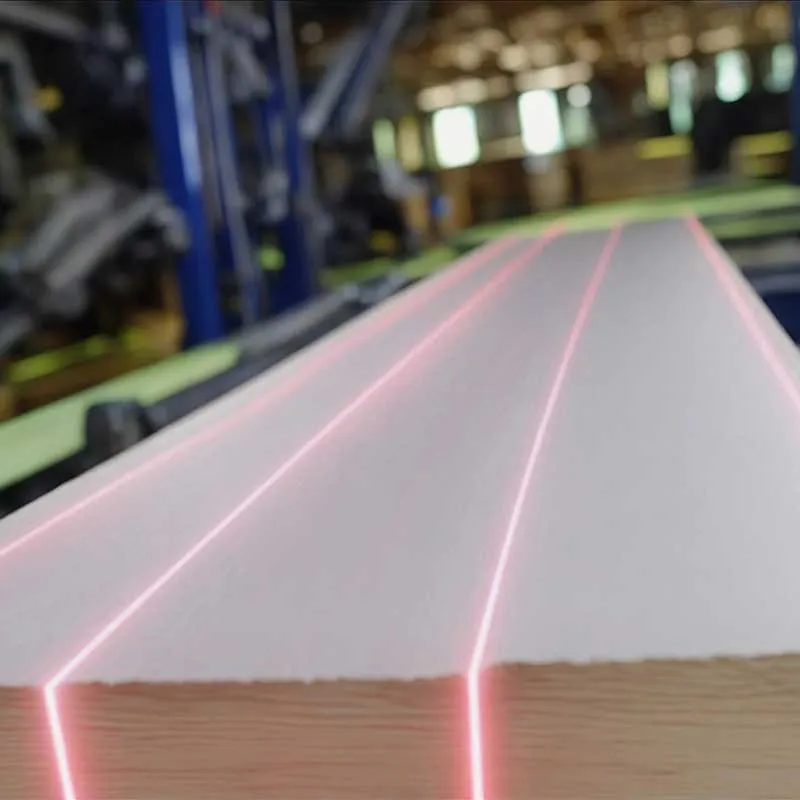

Лазерный станок Лазерный станок
Стандартные значения параметров серийно изготавливаемых генераторов включают:
  • Углы раскрытия луча в линию (рабочие углы) - 5, 10, 15, 20, 30, 45, 60, 75, 90 градусов

  • Варианты внешних диаметров - 6.0 и 9.0 мм

  • Варианты входных диаметров - 1.0, 2.1, 2.2 и 4.0 мм.

  • Просветляющие покрытия. Серийно изготавливаемые генераторы линии могут поставляться с просветляющим покрытием в одном из двух стандартных диапазонов длин волн - 400...700 и 800...1100 нм либо без покрытия, что удешевляет их стоимость.

Заказчику
+7 (952) 534-02-86
+7 (952) 534-02-86

Время работы: пн-пт,
с 9:00 до 18:00

sales@lttbel.ru

Обязательно перезвоним в рабочее время

Как работает генератор лазерной линии

Для преобразования лазерного луча круглого или эллиптического профиля в луч, создающий на плоской поверхности прямую линию, используются специальные оптические компоненты – сферические цилиндрические линзы, в том числе, оптические стержни, и асферические цилиндрические линзы особой конструкции, или генераторы лазерной линии.

Виды цилиндрических линз

Сферические цилиндрические линзы отличаются от обычных линз тем, что они работают как линзы только в одной плоскости. Во второй плоскости они представляют собой обычную плоско-параллельную пластину. Основным достоинством данного типа линз является простота изготовления, обуславливающая их бюджетность для потребителя. Основным недостатком при этом является неравномерность распределения плотности мощности лазерного излучения вдоль линии. Достигнуть приемлемых значений равномерности удается только за счет диафрагмирования излучения, т.е. за счет потери мощности последнего.

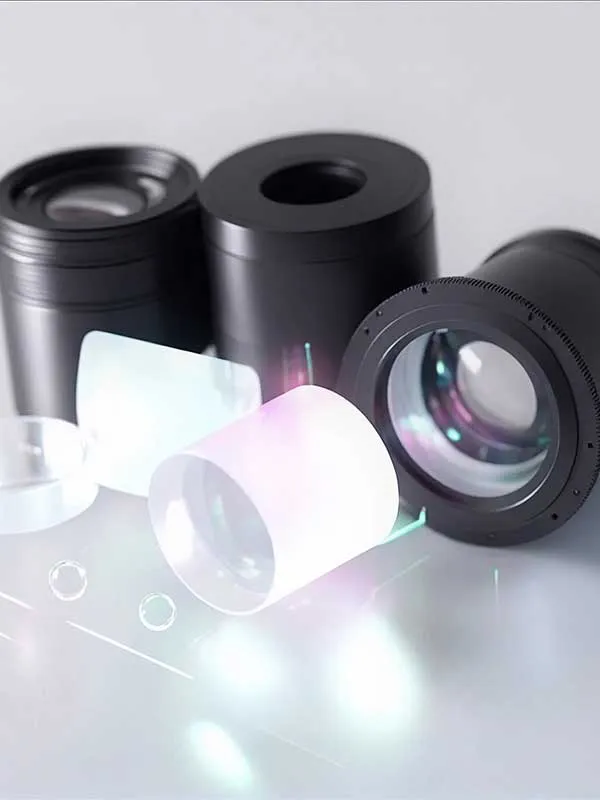

Генераторы лазерной линии

Генераторы лазерной линии (асферические цилиндрические линзы), позволяют достичь равномерности распределения плотности мощности вдоль линии до 10…20%, что, в общем случае, является гораздо лучшим показателем по сравнению с цилиндрическими линзами. Такой показатель достигается за счет взаимного подбора источника излучения, объектива и генератора линии. Стоимость такого варианта существенно выше, чем стоимость цилиндрической линзы.
