Лазерный указатель пропила. Яркий луч до 15 метров!

Q: Что такое лазерный указатель пропила?

Лазерный указатель пропила — специальное устройство для точного позиционирования линии реза. Проецирует лазерный луч на обрабатываемый материал, показывая место реза.

Q: Где и на каком оборудовании используются лазерные указатели?

Могут использоваться для любых задач, требующих точной разметки, на любом деревообрабатывающем оборудовании: многопильные и ленточнопильные станки, кромкообрезные и торцовочные. Линии по переработки горбыля. Ленточные пилорамы, форматно‑раскроечные станки и другие.

Q: На что обращать внимание при выборе указателя пропила?

При выборе учитывайте: тип проекции (точка или линия). Яркость и четкость луча. Дальность проекции (в наших моделях длина линии может достигать 15 м). Прочность и качество корпуса. Удобство подключения и наличие нужных интерфейсов. Гарантийное и постгарантийное обслуживание.

Q: Какой цвет лазера лучше для разметки — красный или зеленый?

Красный: дешевле, хорошо виден при низком уровне освещённости, хуже держит яркость на больших расстояниях и при ярком свете. Зелёный: лучше различим при ярком освещении и на дальних расстояниях, оптимален для работы на улице, может быть дороже. Рекомендации: для работы на улице или при ярком свете — зелёный; в условиях низкой освещённости оба варианта подходят, красный может быть экономичнее. Для профессиональных задач на большие расстояния — зелёный.

Q: Насколько сложна установка лазерных указателей пропила и какие требования по питанию?

Монтаж выполняется на специальный установочный кронштейн и обычно занимает не более 5 минут. Рекомендации по установке: обеспечить надёжную фиксацию, чтобы исключить смещение. Питание — до 24 В.

Q: Можно ли установить несколько лазеров на одном станке?

Да. Преимущества и условия: повышенная точность разметки, удобство при работе под разными углами или в нескольких плоскостях, улучшение видимости при использовании разных цветов для разных линий. Важно продумать расположение, настройку и питание, обеспечить достаточную мощность и избежать пересечения лучей, чтобы не снижать точность.

Q: Какой уход и какие типичные проблемы такого оборудования?

Для долговечной работы требуется регулярное техническое обслуживание с учётом пыли, вибрации и температурных перепадов. Типичные проблемы — загрязнение оптики, смещение крепления, влияние вибрации и экстремальных температур.

Q: Что входит в комплект поставки?

Лазерный указатель. Опции: блок питания, кронштейн.

Q: Какой диапазон рабочих температур для лазерных указателей пропила?

Указатели нашего производства прекрасно справляются с задачами в диапазоне от −20 °C до +50 °C.

Q: Какие требования к лазерным указателям по безопасности и стандартам?

По степени защиты от пыли и влаги – IP54. По степени опасности лазерного излучения – класс 2М по ГОСТ IEC 60825-1. Излучение, генерируемое лазерными изделиями данного класса, безопасно при кратковременном облучении только для невооруженного глаза. При наблюдении через оптические устройства может произойти повреждение глаз. Диффузно отраженное излучение безопасно как для глаз, так и для кожи. При эксплуатации соблюдайте правила лазерной безопасности: используйте защитные очки, соответствующие классу лазера, и следуйте нормативам и стандартам, регламентирующим работу с лазерным оборудованием.

Содержание страницы:

Номенклатура Преимущества (видео) Возможности ЛТТ Инфо-блок FAQ

Номенклатура
указателей пропила ЛТТ

В каталоге представлены самые популярные модели нашей разработки. При необходимости, возможна доработка под Ваши задачи. Обязательно свяжитесь с нами, если появятся вопросы!

Мы предлагаем лазерные указатели в четырех габаритных сериях, выполненные на базе лазерных модулей:

МЛ200 — наиболее популярные модели, предназначенные для создания точных линий реза.
МЛ150 — идеальны для монтажа на ограниченных пространствах – по своим характеристикам аналогичны моделям серии МЛ200, но обладают уменьшенными габаритами.
МЛ200-Р — позволяют легко изменять фокус при необходимости эксплуатировать указатель на разных расстояниях от поверхности.
МЛ126 — точечные указатели, подходят для точного указания места сверления отверстий.

Лазерные указатели пропила

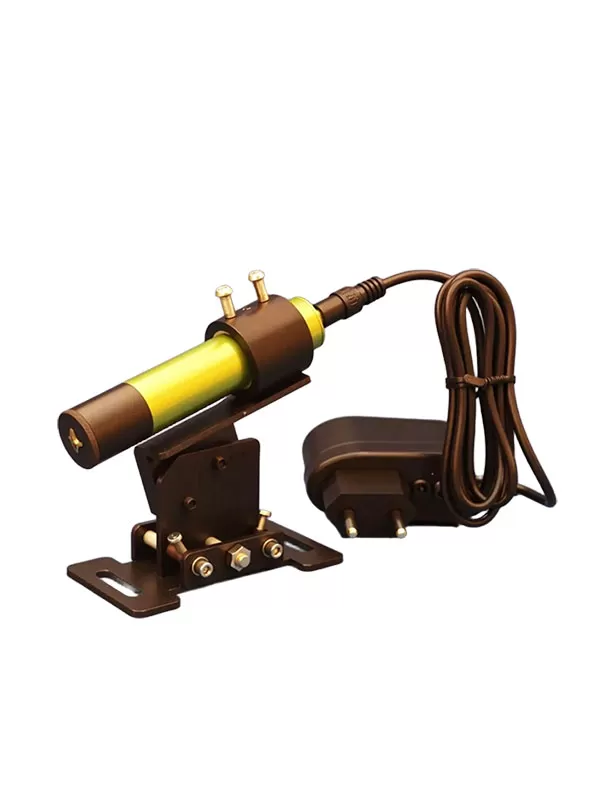

Лазерный указатель пропила МЛ200-0520-0025-ЛХХ

15 200 RUB

Лазерные указатели пропила

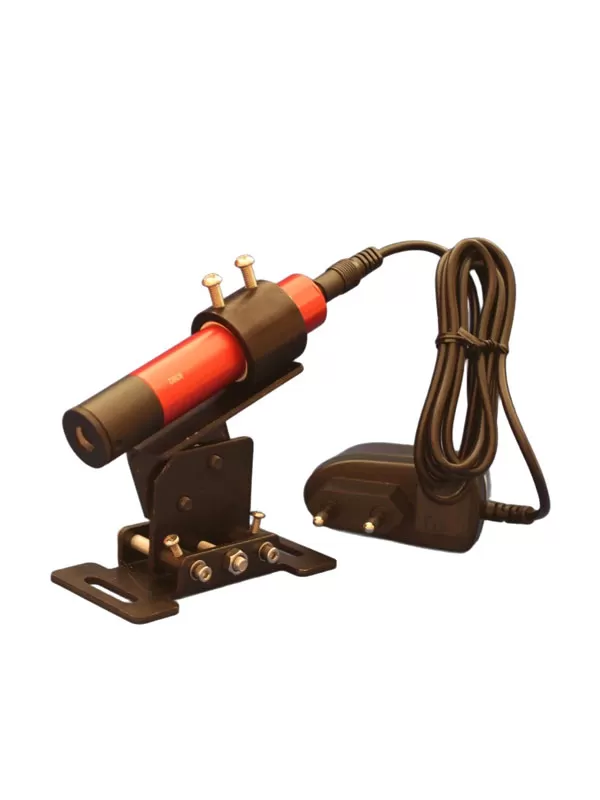

Лазерный указатель пропила МЛ200-0660-0100-ЛХХ

18 770 RUB

Лазерные указатели пропила

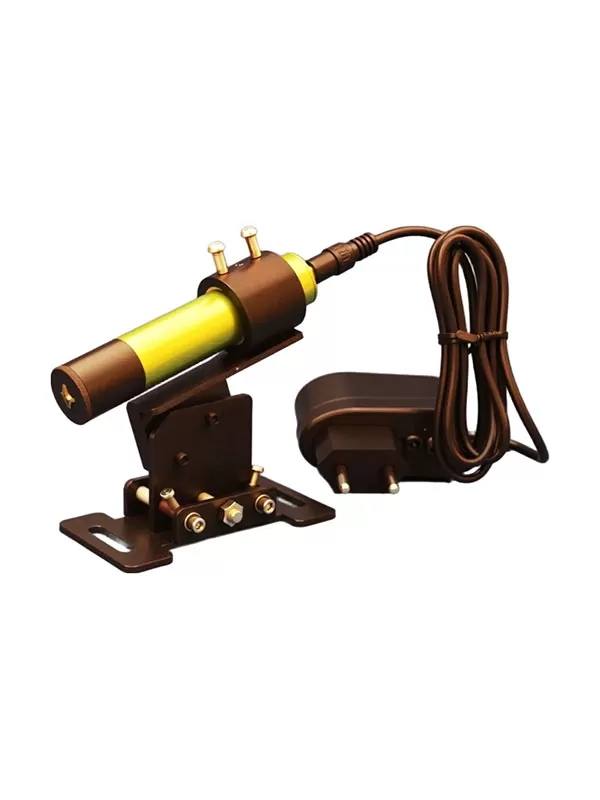

Лазерный указатель пропила МЛ200-0520-0060-ЛХХ

18 300 RUB

Лазерные указатели пропила

Лазерный указатель пропила МЛ150-0520-0025-ЛХХ

16 900 RUB

Лазерные указатели пропила

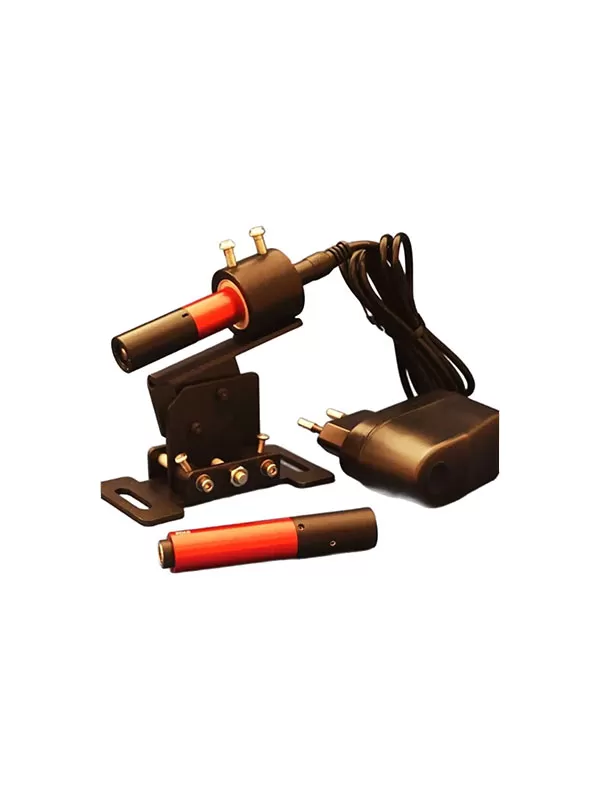

Лазерный указатель пропила МЛ150-0660-0100-ЛХХ

17 800 RUB

Лазерные указатели пропила

Лазерный указатель пропила МЛ150-0520-0060-ЛХХ

20 500 RUB

Лазерные указатели пропила

Лазерный указатель пропила МЛ200-0520-0060-ЛХХ-ФР

32 520 RUB

Лазерные указатели пропила

Лазерный указатель МЛ126-0660-0005

9 830 RUB

Наименование	Лазерный указатель пропила МЛ200-0520-0025-ЛХХ	Лазерный указатель пропила МЛ200-0660-0100-ЛХХ	Лазерный указатель пропила МЛ200-0520-0060-ЛХХ	Лазерный указатель пропила МЛ150-0520-0025-ЛХХ	Лазерный указатель пропила МЛ150-0660-0100-ЛХХ	Лазерный указатель пропила МЛ150-0520-0060-ЛХХ	Лазерный указатель пропила МЛ200-0520-0060-ЛХХ-ФР	Лазерный указатель МЛ126-0660-0005
Вывод излучения	свободное пространство	свободное пространство	свободное пространство	свободное пространство	свободное пространство	свободное пространство	свободное пространство	свободное пространство
Длина волны излучения, нм	520 ±10	660 ±10	520 ±10	520 ±10	660 ±10	520 ±10	520 ±10	650 ±10
Стабильность выходной мощности, %	не более 15	≤ 15	≤ 15	не более 15	≤ 15	не более 15	не более 15	≤ 15
Выходная мощность излучения, мВт	25 ±2,5	100 ±10	60 ±6	25 ±2,5	100 ±10	60 ±6	60 ±6	5 ± 0,5
Фокусировка	предустановка на производстве	предустановка на производстве	предустановка на производстве	предустановка на производстве	предустановка на производстве	предустановка на производстве	пользователем	предустановка на производстве
Длина линии, м	до 15 м по согласованию с заказчиком	до 15 м по согласованию с заказчиком	до 15 м по согласованию с заказчиком	до 15 м по согласованию с заказчиком	до 15 м по согласованию с заказчиком	до 15 м по согласованию с заказчиком	до 15 м по согласованию с заказчиком
Форма луча	линия	линия	линия	линия	линия	линия	линия	точка
Угол развертки луча в линию, град	30-90 по согласованию с заказчиком	30-90 по согласованию с заказчиком	30-90 по согласованию с заказчиком	30-90 по согласованию с заказчиком	30-90 по согласованию с заказчиком	30-90 по согласованию с заказчиком	30-90 по согласованию с заказчиком
Толщина линии, мм	не более 4	не более 4	не более 4	не более 4	не более 4	не более 4	не более 4
Распределение плотности мощности вдоль линии	равномерное либо неравномерное по согласованию с заказчиком	равномерное либо неравномерное по согласованию с заказчиком	равномерное либо неравномерное по согласованию с заказчиком	равномерное либо неравномерное по согласованию с заказчиком	равномерное либо неравномерное по согласованию с заказчиком	равномерное либо неравномерное по согласованию с заказчиком	равномерное либо неравномерное по согласованию с заказчиком
Напряжение питания, В	5, 9, 12, 24 по согласованию с заказчиком	5, 9, 12, 24 по согласованию с заказчиком	5, 9, 12, 24 по согласованию с заказчиком	5, 9, 12, 24 по согласованию с заказчиком	5, 9, 12, 24 по согласованию с заказчиком	5, 9, 12, 24 по согласованию с заказчиком	5, 9, 12, 24 по согласованию с заказчиком	5, 9, 12, 24 по согласованию с заказчиком
Потребляемый ток (max при 25°C), мА	≤ 250	≤ 250	≤ 250	≤ 250	≤ 250	≤ 250	≤ 250	≤ 100
Режим излучения	непрерывный	непрерывный	непрерывный	непрерывный	непрерывный	непрерывный	непрерывный	непрерывный
Защита от кратковременного воздействия напряжения обратной полярности	есть	есть	есть	есть	есть	есть	есть	есть
Защита от кратковременного превышения напряжения питания	есть	есть	есть	есть	есть	есть	есть	есть
Защита от статического электричества	есть	есть	есть	есть	есть	есть	есть	есть
Электрический потенциал на корпусе модуля	"+"	"-"	"-"	"+"	"-"	"-"	"-"	"-"
Габаритные размеры корпуса, не более, мм	Ø20 х 100	Ø20 х 100	Ø20 х 100	Ø15 х 80	Ø15 х 80	Ø15 х 80	Ø20 х 100	Ø12.6 х 75
Интерфейс подключения к источнику питания	разъем, кабель по согласованию с заказчиком	разъем, кабель по согласованию с заказчиком	разъем, кабель по согласованию с заказчиком	разъем, кабель по согласованию с заказчиком	разъем, кабель по согласованию с заказчиком	разъем, кабель по согласованию с заказчиком	разъем, кабель по согласованию с заказчиком	разъем
Материал корпуса	анодированный алюминий	анодированный алюминий	анодированный алюминий	анодированный алюминий	анодированный алюминий	анодированный алюминий	анодированный алюминий, сталь нержавеющая – опция	анодированный алюминий
Температурный диапазон работы, С	-20…+50	-20…+50	-20…+50	-20…+50	-20…+50	-20…+50	-20…+50	-20…+50
3d модель	/resource/files/2025/07/laser-ml200-3d.glb
Размер точки на рабочем расстоянии								< 4
Цена	15200	18770	18300	16900	17800	20500	32520	9830
Цвет линии	Зеленый	Красный	Зеленый	Зеленый	Красный	Зеленый	Зеленый
Уровень освещенности	Плохо освещенное помещение	Плохо освещенное помещение	Хорошо освещенное помещение, Улица под навесом	Плохо освещенное помещение	Плохо освещенное помещение	Хорошо освещенное помещение, Улица под навесом	Хорошо освещенное помещение, Улица под навесом	Плохо освещенное помещение, Хорошо освещенное помещение
Высота размещения, см	1500	1500	1500	1500	1500	1500	1500	1500
Отступ от вертикали, см	1500	1500	1500	1500	1500	1500	1500	1500
Длина пиломатериала, см	1500	1500	1500	1500	1500	1500	1500	1500
Цвет точки								красный
Рабочее расстояние								до 2 м

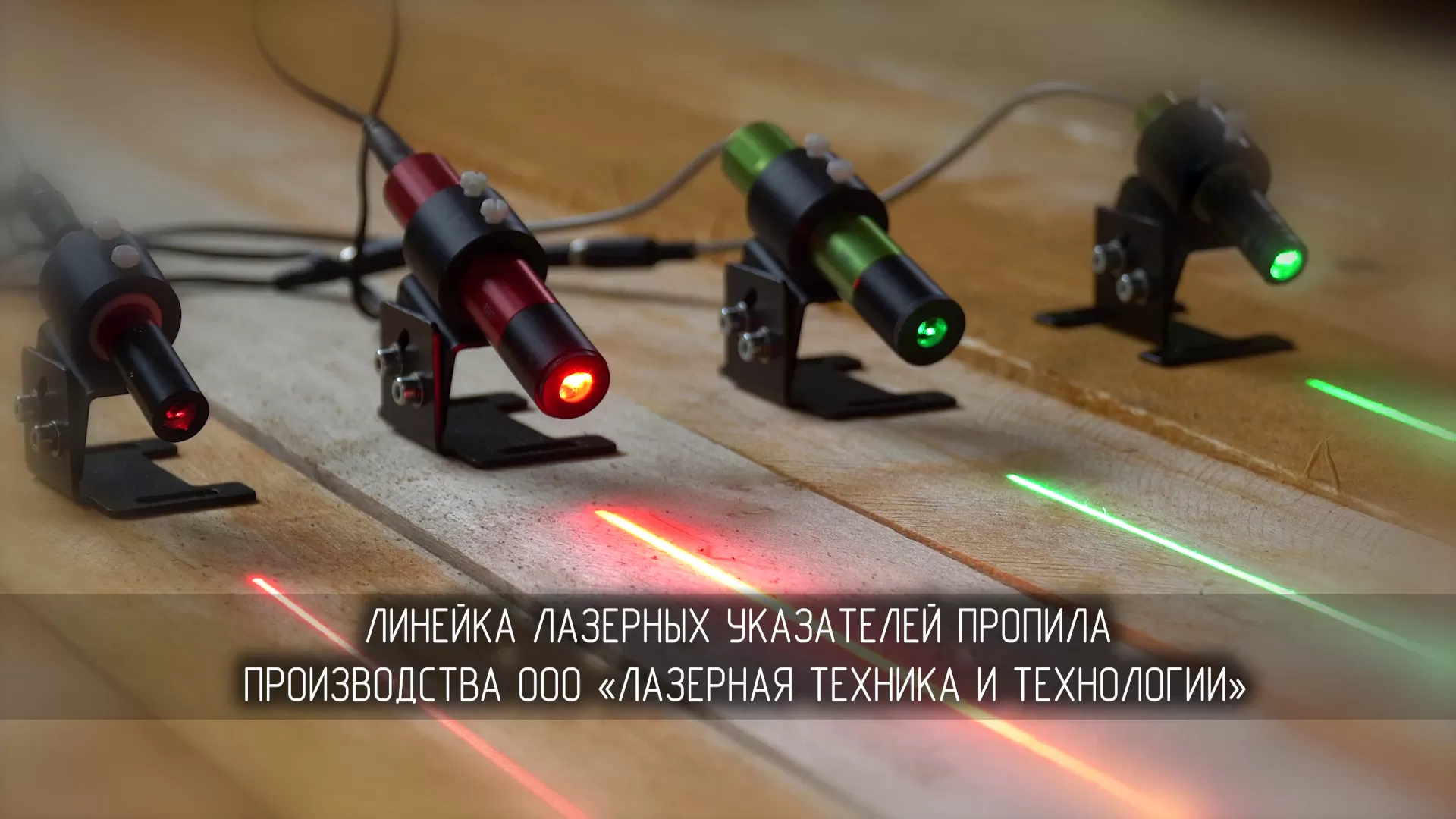

Лазерные указатели пропила
в деревообрабатывающем производстве

Посмотрите наше видео — быстро и наглядно покажем, как лазерные указатели пропила упрощают рабочие процессы и повышают их производительность. Вы увидите наши указатели в деле и получите ответы на ключевые вопросы:

На что обращать внимание при выборе: яркость, длина, равномерность линии, совместимость с оборудованием и безопасность
Чем отличаются модели: цвет и параметры линии, габариты указателя, варианты интерфейса, способы крепления на оборудовании
Как обезопасить персонал: подобрать модель указателя с углом развертки, соответствующим длине вашего пиломатериала

Производство, доработка и адаптация лазерных указателей пропила под Ваши задачи. Для любого лесопильного и деревообрабатывающего оборудования.

Есть вопросы? Мы на связи

Возможности
лазерных указателей пропила ЛТТ

Наши лазерные указатели пропила могут быть реализованы в следующих диапазонах характеристик:

Диапазон длин волн от 450 нм до 650 нм, определяет цвет луча. Возможны варианты: красные, синие, зеленые указатели пропила
Диапазон мощностей излучения от 10 мВт до 150 мВт
Разный профиль луча: точка, линия, крест, окружность
Модуляция с частотами до 1 МГц (цифровая) и до 100 кГц (аналоговая)
Внешний потенциометр для регулировки мощности излучения
Универсальность внешнего интерфейса - применяются элементы разных типов: от обычных проводов до всевозможных разъемов
Питание доступно в диапазоне от 3 В до 24 В постоянного напряжения
Элементы индикации, коммутации возможна установка дополнительно

Заказчику

+7 (952) 534-02-86

Время работы: пн-пт,
с 9:00 до 18:00

sales@lttbel.ru

Что такое
лазерный указатель пропила

Лазерный указатель пропила — это устройство, использующее лазерный луч для создания видимой линии на поверхности материала. Он проецирует световую линию, которая служит ориентиром для исполнителя, позволяя ему идеально точно выполнять обработку. Линейные указатели пропила широко используются на таком оборудовании, как пилорамы (дисковые и ленточные), кромкообрезные станки, торцовочные станки, циркулярные пилы и т.п.

Помимо линейных указателей существует группа указателей, которые формирую не линию, а точку, крест, окружность. Эти указатели используются, например, на долбежных и сверлильных станках.

Если говорить обобщенно, то указатели используются в тех технологических процессах, где нужно совмещать положение инструмента и заготовки, чтобы получить экономию материала, обеспечить идентичность результатов операции от процесса к процессу, увеличить производительность труда.

Базовые параметры лазерных указателей пропила

Определяют возможность их использования на том или ином оборудовании в тех или иных условиях эксплуатации:

Длина волны излучения или, проще, цвет луча. Чаще всего используется красный (650 нм) и зеленый (520 нм). Для некоторых применений может использоваться синий (450 нм). При прочих равных условиях человеческим глазом зеленая линия воспринимается лучше, чем красная.
Мощность излучения. Определяется условиями эксплуатации, а точнее, освещенностью на рабочем месте. Чем выше освещенность, тем больше должна быть мощность излучения. Еще один важный фактор – длина линии. Чем короче требуется линия, тем меньше может быть мощность излучения. Для зеленого цвета мы предлагаем указатели, в основном, с мощностями 10 мВт, 25 мВт, 60 мВт.
Рабочий угол. Определяет размер линии, который получается при том или ином расположении указателя относительно рабочей поверхности.
Габариты указателя. Требование определяется размерами посадочной зоны и количеством указателей, которые должны быть на ней размещены. Например, указатель, который легко разместится на пилораме, далеко не всегда разместится, скажем, на торцовочном станке.
Установочный кронштейн. Чаще всего для установки указателя требуется специальный установочный кронштейн.

Преимущества использования лазерных указателей пропила

Лазерные указатели пропила обладают рядом преимуществ по сравнению с традиционными методами разметки:

Точность. Одним из ключевых преимуществ является высокая точность. Лазерный луч позволяет четко видеть, где именно нужно проводить обработку. Это особенно важно при работе с материалами, где любые отклонения могут привести к браку.
Удобство использования. Лазерные указатели легко настраиваются и могут использоваться на большинстве поверхностей. Они не требуют дополнительных принадлежностей, таких как линейки или угольники, что существенно упрощает процесс подготовки.
Заметность. Лазерный луч хорошо виден на большинстве фонов, включая даже яркие и светлые поверхности. Это позволяет использовать указатели как на улице, так и в помещениях с хорошим освещением.
Экономия времени. За счет своих свойств лазерные указатели помогают сократить время на разметку. Процесс разметки становится быстрее и проще, что позволяет существенно увеличить производительность труда.
Универсальность. Указатели находят своё применение в деревообработке, мебельном производстве, металлообработке, строительстве и других.

Купить лазерный указатель пропила с доставкой по РФ и СНГ.

Мы предлагаем высокое качество и надежность, индивидуальные решения под ваши требования, быструю доставку и отличное обслуживание. Нужно выгодно купить лазерный указатель пролила? Свяжитесь с нами и получите индивидуальную консультацию уже сегодня!

Часто задаваемые вопросы

Ответим на самые популярные вопросы, которые у вас могут возникнуть.

Что такое лазерный указатель пропила?

Лазерный указатель пропила — специальное устройство для точного позиционирования линии реза. Проецирует лазерный луч на обрабатываемый материал, показывая место реза.

Где и на каком оборудовании используются лазерные указатели?

Могут использоваться для любых задач, требующих точной разметки, на любом деревообрабатывающем оборудовании: многопильные и ленточнопильные станки, кромкообрезные и торцовочные. Линии по переработки горбыля. Ленточные пилорамы, форматно‑раскроечные станки и другие.

На что обращать внимание при выборе указателя пропила?

При выборе учитывайте: тип проекции (точка или линия). Яркость и четкость луча. Дальность проекции (в наших моделях длина линии может достигать 15 м). Прочность и качество корпуса. Удобство подключения и наличие нужных интерфейсов. Гарантийное и постгарантийное обслуживание.

Какой цвет лазера лучше для разметки — красный или зеленый?

Красный: дешевле, хорошо виден при низком уровне освещённости, хуже держит яркость на больших расстояниях и при ярком свете. Зелёный: лучше различим при ярком освещении и на дальних расстояниях, оптимален для работы на улице, может быть дороже. Рекомендации: для работы на улице или при ярком свете — зелёный; в условиях низкой освещённости оба варианта подходят, красный может быть экономичнее. Для профессиональных задач на большие расстояния — зелёный.

Насколько сложна установка лазерных указателей пропила и какие требования по питанию?

Монтаж выполняется на специальный установочный кронштейн и обычно занимает не более 5 минут. Рекомендации по установке: обеспечить надёжную фиксацию, чтобы исключить смещение. Питание — до 24 В.

Можно ли установить несколько лазеров на одном станке?

Да. Преимущества и условия: повышенная точность разметки, удобство при работе под разными углами или в нескольких плоскостях, улучшение видимости при использовании разных цветов для разных линий. Важно продумать расположение, настройку и питание, обеспечить достаточную мощность и избежать пересечения лучей, чтобы не снижать точность.

Какой уход и какие типичные проблемы такого оборудования?

Для долговечной работы требуется регулярное техническое обслуживание с учётом пыли, вибрации и температурных перепадов. Типичные проблемы — загрязнение оптики, смещение крепления, влияние вибрации и экстремальных температур.

Что входит в комплект поставки?

Лазерный указатель. Опции: блок питания, кронштейн.

Какой диапазон рабочих температур для лазерных указателей пропила?

Указатели нашего производства прекрасно справляются с задачами в диапазоне от −20 °C до +50 °C.

Какие требования к лазерным указателям по безопасности и стандартам?

По степени защиты от пыли и влаги – IP54. По степени опасности лазерного излучения – класс 2М по ГОСТ IEC 60825-1. Излучение, генерируемое лазерными изделиями данного класса, безопасно при кратковременном облучении только для невооруженного глаза. При наблюдении через оптические устройства может произойти повреждение глаз. Диффузно отраженное излучение безопасно как для глаз, так и для кожи. При эксплуатации соблюдайте правила лазерной безопасности: используйте защитные очки, соответствующие классу лазера, и следуйте нормативам и стандартам, регламентирующим работу с лазерным оборудованием.
