Активная термостабилизация является ключевым фактором для точной и стабильной работы лазерных диодов. Даже небольшое изменение рабочей температуры влияет на длину волны излучения, мощность излучения, спектральную чистоту излучения прибора. В условиях, когда стабилизация должна быть в пределах десятых градуса и даже сотых, использование элементов Пельтье в сочетании со специализированными ТЕС-контроллерами становится стандартом в высокотехнологичных сферах — от промышленных лазерных систем до спектрометрии и медицинских приложений.
Почему термостабилизация критична для лазерных диодов
Лазерный диод — это полупроводниковый источник когерентного света, работа которого напрямую зависит от температуры p-n перехода. Изменение температуры приводит к сдвигу длины волны излучения примерно на 0,2…0.3 нм на каждый градус Цельсия. Для систем, где световой поток должен соответствовать заданному спектральному окну (например, в телекоммуникациях 1550 нм или в научных установках для возбуждения конкретных переходов), этот сдвиг может сделать работу устройства непригодной.
Тепловые колебания также влияют на внутреннюю оптику диода: меняется рефрактометрический индекс материала, что нарушает количество мод в резонаторе. Это приводит к спектральной нестабильности, повышенному шуму и ускоренной деградации. Поэтому стабилизация температуры позволяет одновременно увеличить срок службы лазера, повысить повторяемость результатов и минимизировать риски отклонений в работе.
При этом в прецизионных измерительных лазерах допуск по температуре может достигать 0.05 и даже 0.01°C, а в других достаточно и 0,5 °C. Достижение подобных параметров возможно только при использовании активного охлаждения с обратной связью.
Принцип работы элементов Пельтье
Элемент Пельтье — это термоэлектрический модуль, в основе которого лежит эффект Пельтье, открытый в XIX веке. Он представляет собой пластину, собранную из множества пар полупроводниковых термозвеньев, соединённых электрически последовательно и термически параллельно. При прохождении электрического тока через эти звенья происходит перенос тепла от одной стороны модуля к другой.
Особенностью элемента Пельтье является его двунаправленность: изменив направление тока, можно сменить «горячую» и «холодную» стороны. Это позволяет не только охлаждать, но и нагревать объект при необходимости. Коэффициент эффективности определяется качеством термоэлектрического материала (обычно Bi₂Te₃), а также оптимизацией геометрии и контактных слоёв.
В лазерных системах элементы Пельтье обычно применяются в комбинации с теплоотводами и радиаторами. С одной стороны модуля располагается лазерный диод, а с другой — теплообменник с вентилятором или жидкостным охлаждением.
Роль ТЕС-контроллеров в системе термостабилизации

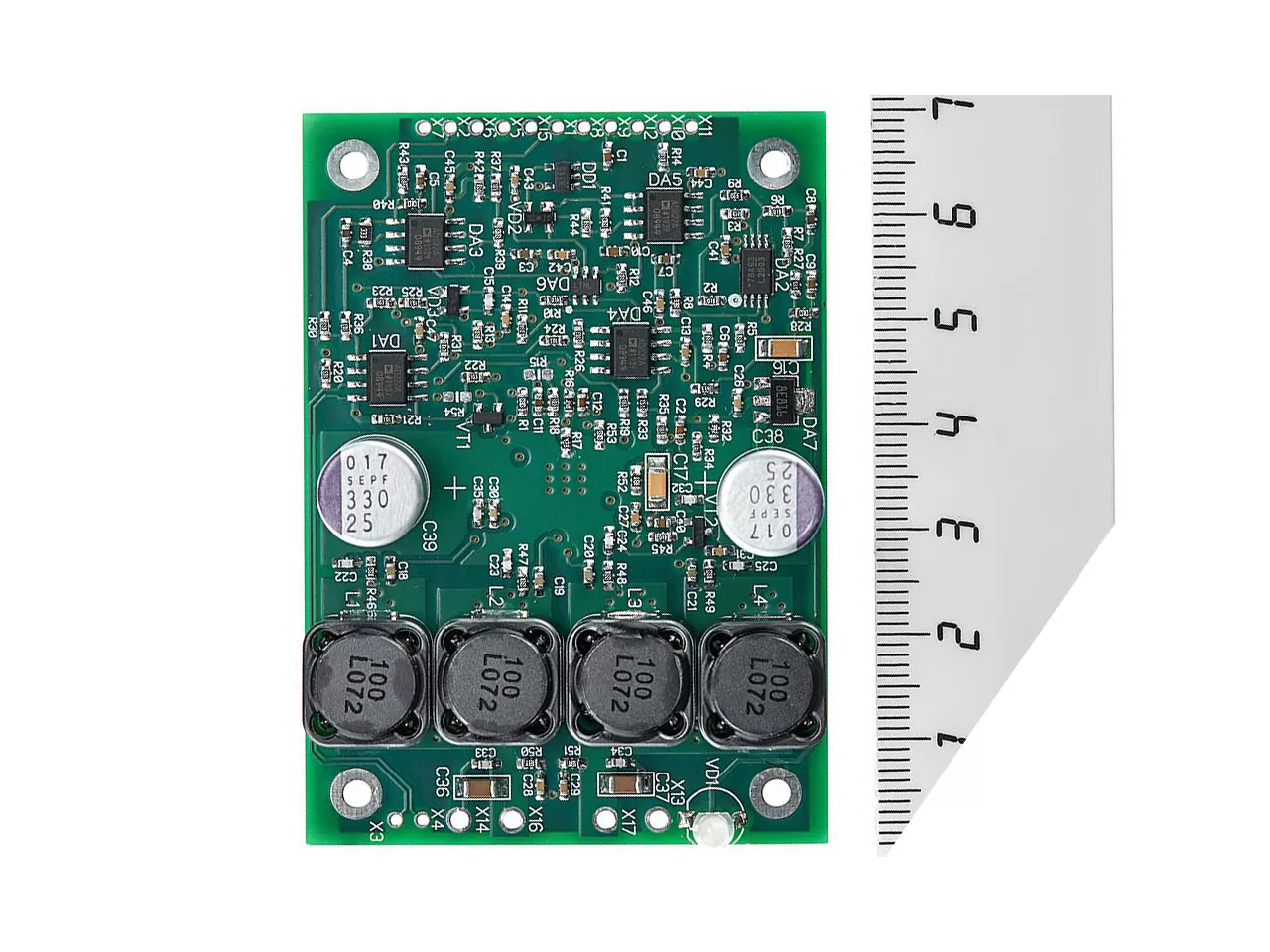

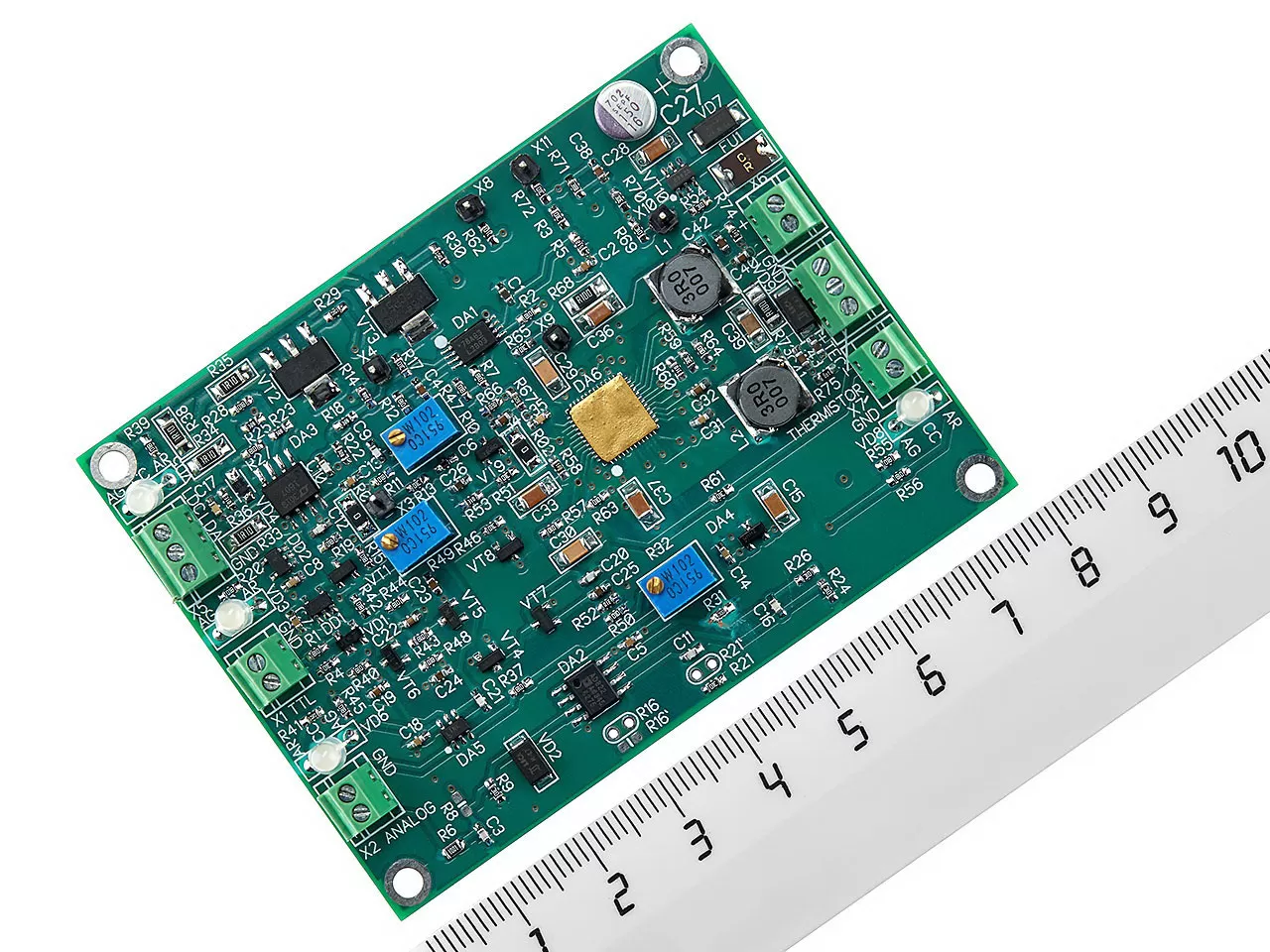

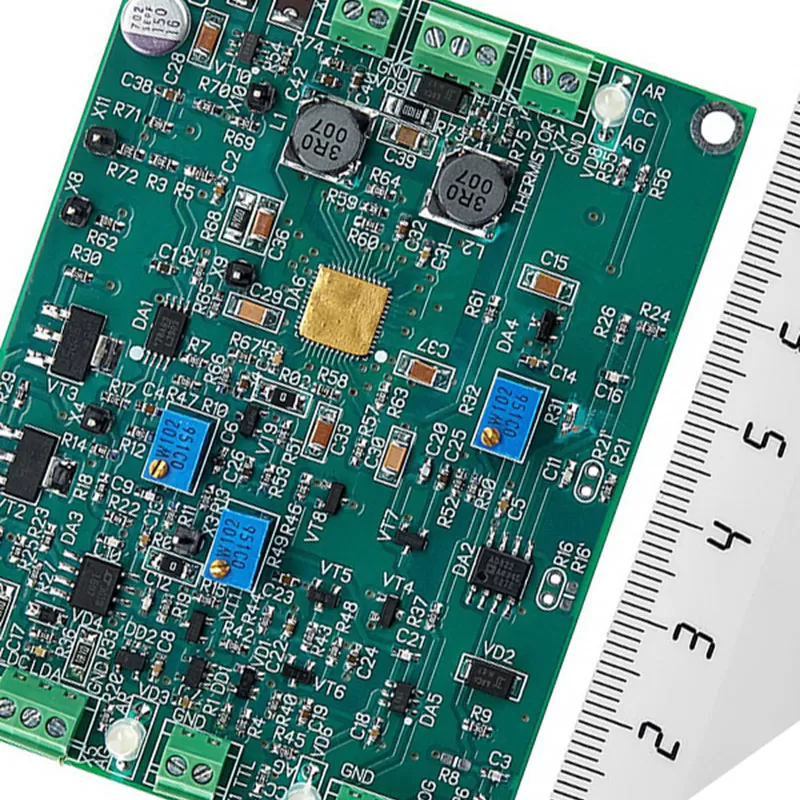

ТЕС-контроллер (ThermoElectric Cooler Controller) — это электронный модуль, управляющий током через элемент Пельтье. Его задача — непрерывно измерять температуру лазера с помощью встроенного датчика и регулировать питание термоэлектрического модуля так, чтобы температура оставалась в заданных рамках. Современные контроллеры используют цифровые алгоритмы управления, например PID-регуляторы. В основе принципа — измерение отклонения от заданного значения и корректировка тока для компенсации теплового изменения. В результате система реагирует за миллисекунды, поддерживая точную температуру даже при резких изменениях внешней среды.
Ключевыми параметрами контроллера являются:
- максимальный выходной ток (определяет мощность охлаждения/нагрева);
- точность измерения (обычно с разрешением до 0,001 °C);
- скорость отклика;
- уровень шумов в цепи питания диода.
Для лазерных применений важно, чтобы контроллер имел минимальные электрические помехи, так как они могут вносить шум в оптический сигнал. По этой причине в прецизионных установках применяют линейные источники питания вместо импульсных.
Температурные датчики и калибровка системы
В термостабилизационных системах для лазеров используются различные типы датчиков. Наиболее распространены термисторы с отрицательным температурным коэффициентом (NTC) благодаря высокой чувствительности и компактным размерам. Они могут напрямую встраиваются в корпус лазерного диода, что позволяет измерять температуру максимально близко к активной области.
Для высокоточных приложений применяется индивидуальная калибровка датчика. При этом погрешность может быть уменьшена в несколько раз.
В некоторых случаях используют термопары, но они уступают термисторам по точности в узком диапазоне температур, зато более устойчивы к внешним воздействиям
Конструкция системы активной термостабилизации
Полноценная система термостабилизации включает:
1. Элемент Пельтье — ядро охлаждения/нагрева.
2. ТЕС-контроллер — управляющая электроника.
3. Температурный датчик — источник обратной связи
4. Теплоотвод и радиатор — для отвода лишнего тепла.
5. Корпус и теплоизоляцию — для уменьшения теплопотерь.
Эффективность работы зависит от оптимизации всех компонентов. Например, плохой теплоотвод может привести к перегреву горячей стороны модуля Пельтье, снижая его эффективность.
Важно учитывать тепловую инерцию системы: чем массивнее теплоотвод, тем медленнее меняется температура, но тем стабильнее она держится после достижения заданного значения. В высокоскоростных системах применяют лёгкие материалы и алгоритмы быстрого реагирования.
Применение в различных областях
Термостабилизация лазеров с элементами Пельтье востребована в ряде ключевых отраслей:
- В телекоммуникационных передатчиках лазеры работают в узких спектральных окнах — стабильная температура гарантирует соответствие стандартам ITU.
- В спектроскопии точное удержание температуры необходимо для соблюдения линии возбуждения исследуемого вещества.
- В медицине, например в офтальмологии и хирургии, стабильная мощность лазера влияет на качество обработки тканей.
- В промышленном оборудовании (лазерная резка, гравировка) термостабилизация помогает избежать потери мощности при длительных циклах работы.
Инновации в дизайне ТЕС-контроллеров
Современные ТЕС-контроллеры всё чаще оснащаются цифровыми интерфейсами (USB, RS-485, Ethernet) для интеграции в автоматизированные системы. Это позволяет операторам задавать параметры дистанционно, записывать лог температур и оптимизировать режимы работы.
Отдельные модели поддерживают автоопределение тепловой мощности и адаптацию PID-настроек под конкретный модуль Пельтье. Это уменьшает время калибровки и повышает надёжность в полевых условиях.
Также внедряются алгоритмы энергосбережения, когда контроллер уменьшает ток в моменты стабильной температуры, снижая нагрузку на источник питания и продлевая срок службы элементов.
Перспективы развития технологий
Тенденция идёт в сторону миниатюризации элементов Пельтье и контроллеров при сохранении точности.
Использование высокотемпературных материалов позволяет расширить рабочий диапазон до 150 °C, что важно для особых промышленных задач.
Применение более совершенных датчиков, таких как интегрированные цифровые сенсоры, улучшает долговременную стабильность и упрощает настройку.
Также растёт интерес к гибридным системам, где элемент Пельтье работает совместно с жидкостным термоконтуром, обеспечивая быстрый отклик и высокую мощность охлаждения.
Заключение
Система активной термостабилизации на элементах Пельтье с использованием ТЕС-контроллеров является незаменимым компонентом прецизионных лазерных технологий. Она гарантирует стабильную длину волны, мощность и срок службы лазерного диода, что напрямую отражается на качестве конечного продукта или измерений.
Интеграция современных ТЕС-контроллеров с точными температурными сенсорами позволяет достичь стабильности в пределах десятых и даже сотых градуса. Это особенно критично для научных, медицинских и промышленных приложений, где от температуры диода зависит результат всего процесса.
Развитие технологий термостабилизации продолжает двигаться к компактности, энергоэффективности и интеллектуальному управлению. В будущем такие системы станут не только стандартом, но и важным элементом для новых поколений лазеров с ещё более строгими требованиями к стабильности параметров.
