Лазерный указатель пропила МЛ200-0660-0100-ЛХХ
Лазерный указатель пропила МЛ200-0660-0100-ЛХХ предназначен для указания линии пропила при использовании на оборудовании, установленном в слабо освещенном помещении. Цвет линии – красный.
Настроить параметры
Данная опция позволяет при желании указать необходимые параметры.
-

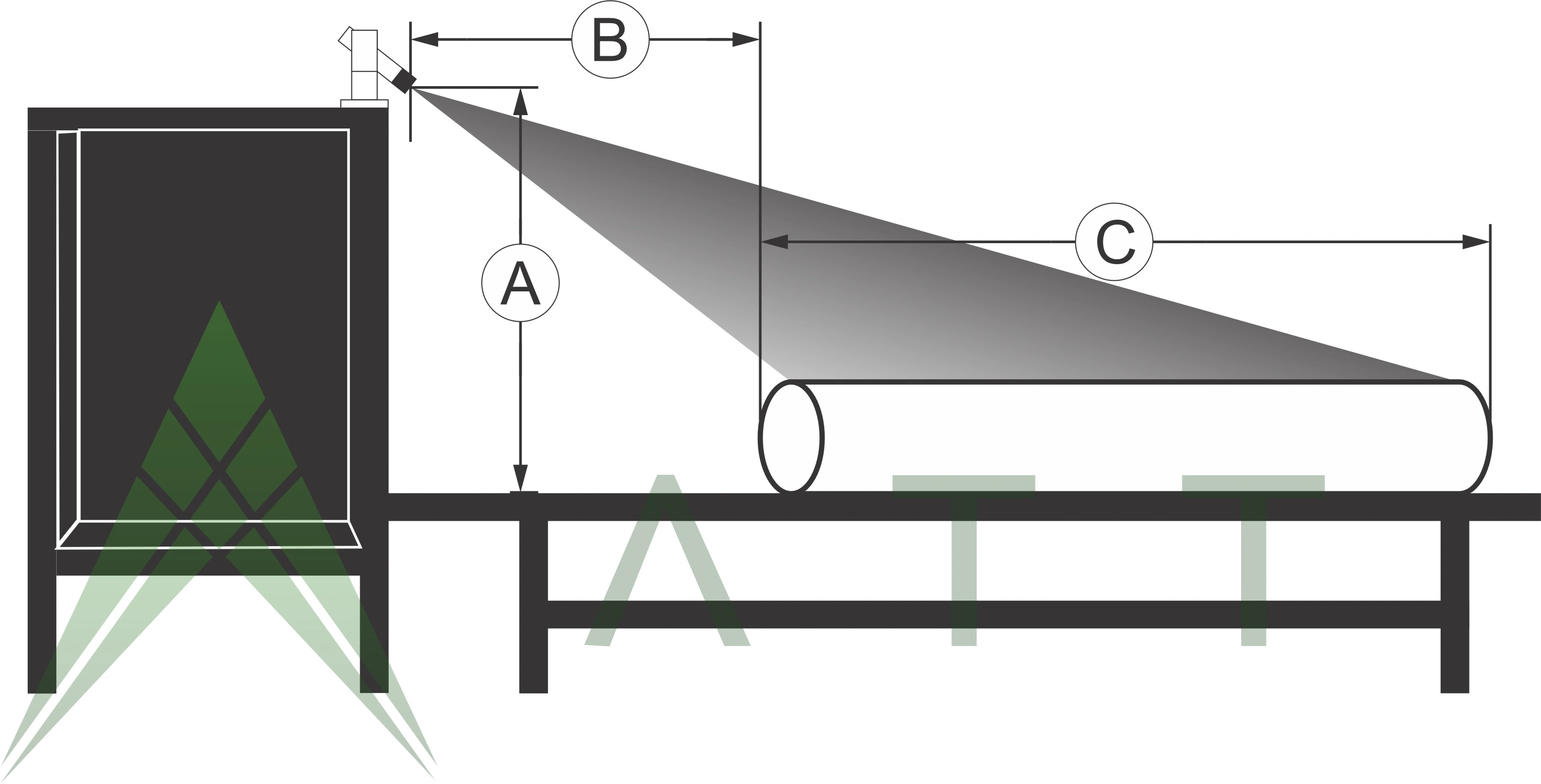

Высота размещения (A), см
Высота размещения указателя над поверхностью, на которой расположен пиломатериал. (A)
-
Отступ от вертикали (B), см
Отступ от вертикали, на которой будет расположен указатель, до ближнего края пиломатериала. (B)
-
Длина пиломатериала (C), см
Длина пиломатериала. (C)
- Напряжение питания
- Интерфейс подключения к источнику питания
Цена:
18 770 RUB
Лазерный указатель пропила
МЛ200-0660-0100-ЛХХ
Описание
Модель МЛ200-0660-0100-ЛХХ предназначен для указания линии реза при использовании на оборудовании, установленном в слабо освещенном помещении. Цвет линии – красный.- A - высота размещения указателя над поверхностью, на которой расположен пиломатериал;
- B - отступ от вертикали, на которой будет расположен указатель, до ближнего края пиломатериала;
- C - длина пиломатериала.
Исходя из заданных размеров изготовителем подбирается оптический компонент, обеспечивающий требуемый угол развертки в диапазоне от 30 до 90 градусов. Питание указателя может быть реализовано в диапазоне 5-24В, интерфейс подключения к источнику питания – в виде разъема либо кабеля необходимой длины.
Технические характеристики
-
Вывод излучения: свободное пространство
-
Режим излучения: непрерывный
-
Длина волны излучения, нм: 660 ±10
-
Форма луча: линия
-
Угол развертки луча в линию, град: 30-90 по согласованию с заказчиком
-
Цвет линии: Красный
-
Длина линии, м: до 15 м по согласованию с заказчиком
-
Толщина линии, мм: не более 4
-
Распределение плотности мощности вдоль линии: равномерное либо неравномерное по согласованию с заказчиком
-
Фокусировка: предустановка на производстве
-
Выходная мощность излучения, мВт: 100 ±10
-
Стабильность выходной мощности, %: ≤ 15
-
Напряжение питания, В: 5, 9, 12, 24 по согласованию с заказчиком
-
Потребляемый ток (max при 25°C), мА: ≤ 250
-
Защита от кратковременного воздействия напряжения обратной полярности: есть
-
Защита от кратковременного превышения напряжения питания: есть
-
Защита от статического электричества: есть
-
Электрический потенциал на корпусе модуля: "-"
-
Габаритные размеры корпуса, не более, мм: Ø20 х 100
-
Интерфейс подключения к источнику питания: разъем, кабель по согласованию с заказчиком
-
Материал корпуса: анодированный алюминий
-
Температурный диапазон работы, С: -20…+50
-
Уровень освещенности: Плохо освещенное помещение
